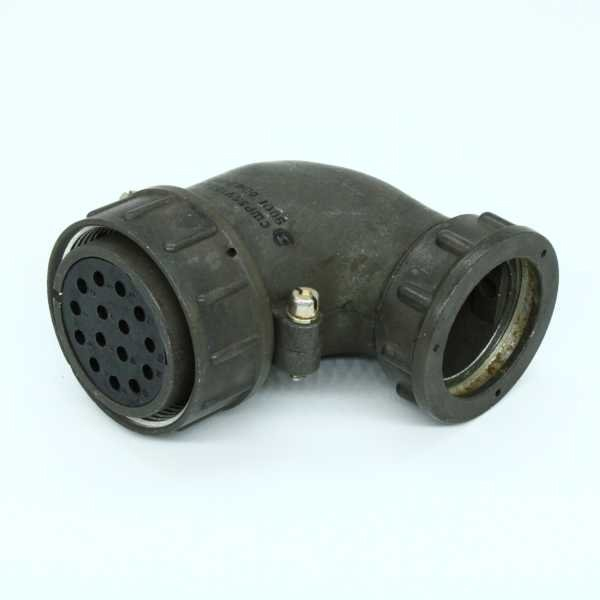

Соединитель СШР36У15ЭГ5 (вилка ) представляет собой кабельный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он состоит из двух частей: вилки и розетки, и используется в различных узлах и блоках радиоэлектронной аппаратуры.

Основные характеристики

• Тип соединителя : Негерметичный, цилиндрический, низкочастотный.
• Количество контактов : 15.
• Размер корпуса : Условный размер 36.
• Конструктивное исполнение : Угловой патрубок для экранированного кабеля.
• Материалы :
  • Корпус: алюминиевый сплав.
  • Изолятор: карболит.
  • Покрытие контактов: серебро.

Условия эксплуатации

1. Температурный диапазон : от -60°C до +70°C.
2. Синусоидальная вибрация :
   • Частота: от 1 до 5000 Гц.
   • Ускорение: до 300 м/с?.
3. Механический удар :
   • Одиночного действия: до 10000 м/с?.
   • Многократного действия: до 1500 м/с?.
4. Сопротивление контактов : не более 1,3 мОм.
5. Сопротивление изоляции : не менее 5000 МОм.

Сроки службы и надежность

• Минимальная наработка : 1000 часов при максимальных условиях эксплуатации.
• Количество сочленений-расчленений : до 500 раз.
• Срок сохраняемости : 25 лет.

Структура условного обозначения

• СШР – тип соединителя;
• 36 – условный размер корпуса;
• У – конструктивное исполнение (угловой патрубок);
• 15 – количество контактов;
• Э – вид гайки патрубка для экранированного кабеля;
• Г – вид контактов (вилка или розетка );
• 5 – обозначение сочетания контактов.

Соединитель СШР36У15ЭГ5 широко применяется в различных областях, включая промышленность и электронику, обеспечивая надежное соединение в условиях различных механических и климатических воздействий.
