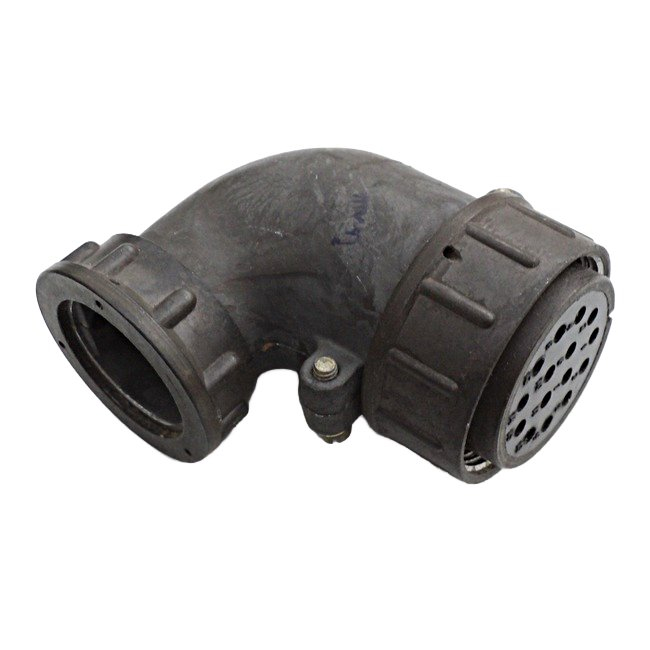

Назначение разъёма СШР36ШЭГ «5»

СШР36ШЭГ «5» — это герметичный судовой разъём (соединитель) цилиндрического типа, относящийся к серии СШР36. Изделие предназначено для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры, устанавливаемой на судах и в других ответственных условиях эксплуатации. Разъём обеспечивает надёжное коммутационное соединение при воздействии вибраций, механических ударов и повышенной влажности, характерных для корабельного и авиационного оборудования.

Буквенное обозначение СШР расшифровывается как «судовой герметичный разъём». Индекс ШЭГ указывает на модификацию с экранированием и герметичностью, а цифра 36 обозначает условный размер корпуса. Приёмка «5» подтверждает соответствие изделия требованиям технических условий и пригодность к применению в составе ответственной аппаратуры.

Конструктивные особенности и характеристики

Разъём СШР36ШЭГ «5» выпускается в нескольких конструктивных исполнениях. В зависимости от места установки применяются блочные и кабельные вилки, а также розетки. Патрубки могут быть прямыми (П) или угловыми (У); предусмотрены модификации без патрубков. Такое разнообразие позволяет подбирать разъём под конкретную схему монтажа и трассировку кабельных линий.

Контактная группа разъёма рассчитана на различные токовые нагрузки в зависимости от диаметра контактов:

• контакты диаметром 1,5 мм — до 10 А;
• контакты диаметром 2,5 мм — до 25 А;
• контакты диаметром 3,5 мм — до 50 А.

Общее количество контактов в разъёме может варьироваться; в исполнениях серии СШР36 встречаются компоновки, например, на 10 и 15 контактов. Максимальное рабочее напряжение составляет до 850 В постоянного тока или переменного тока частотой до 3 МГц.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях значительных механических нагрузок. Разъём выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Конструкция сохраняет работоспособность после одиночных ударов с ускорением до 5000 м/с² и многократных ударов с ускорением до 350 м/с². Герметичное исполнение защищает контактную зону от проникновения влаги и загрязнений.

Применение

СШР36ШЭГ «5» применяется в авиации, судостроении, аппаратуре автоматики и телемеханики, а также в корабельном оборудовании. Разъём используется для надёжного соединения узлов и блоков, включая гиромоторы, датчики давления и приёмные устройства. Изделие соответствует техническим условиям АШДК.434410.060 ТУ и ГЕО.364.108 ТУ, что подтверждает его герметичность и устойчивость к внешним воздействующим факторам.

Разъём подходит для монтажа в составе бортовых систем, где требуется стабильный электрический контакт при одновременном воздействии вибрации, ударных нагрузок и неблагоприятных климатических условий. Применение изделия с приёмкой «5» допустимо в аппаратуре, к которой предъявляются повышенные требования по надёжности и контролю качества.
