Назначение и область применения

СШР36П1ЭШК-Р — это кабельная розетка из серии соединителей ШР, предназначенная для создания надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к универсальным разъёмам общего назначения и применяется в составе пар «вилка — розетка». Кабельная часть розетки оснащена прямым патрубком, что обеспечивает удобное подключение кабеля и правильную ориентацию проводников при монтаже.

Соединитель рассчитан на использование во внутреннем и наружном применении при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате, что расширяет географию применения изделия. Типовые сферы использования включают промышленное оборудование, измерительные приборы, системы связи, блоки питания и иные устройства, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Расшифровка обозначения

Маркировка СШР36П1ЭШК-Р содержит информацию о конструкции и исполнении изделия:

• СШР — тип соединителя: серебряные контакты, розетка;
• 36 — условный размер корпуса;
• П — прямой патрубок;
• 1ЭШК — конфигурация контактов и исполнения, где Э обозначает исполнение, Ш — серебро, К — кабельная часть;
• Р — розетка.

Такая система обозначений позволяет однозначно идентифицировать конструктивные особенности соединителя и подобрать ответную вилку с совместимыми параметрами.

Технические характеристики

Электрические параметры СШР36П1ЭШК-Р зависят от диаметра контактов. Максимальная токовая нагрузка на один контакт составляет:

• до 20 А при диаметре контакта 1,5 мм;
• до 35 А при диаметре контакта 2,5 мм;
• до 50 А при диаметре контакта 3,5 мм.

Общая токовая нагрузка на соединитель достигает 155 А. Рабочее напряжение цепи — до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную электрическую развязку между контактами и корпусом. Ресурс соединителя — до 500 циклов соединения и разъединения.

Устойчивость к внешним воздействиям

Соединитель относится к негерметичным изделиям и требует защиты от прямого попадания пыли и влаги в условиях эксплуатации. При этом конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также воздействие механических ударов и пониженного атмосферного давления. Эти свойства обеспечивают стабильную работу соединителя в условиях подвижной техники, на транспорте и в промышленных установках с повышенным уровнем вибраций.

Комплектация и монтаж

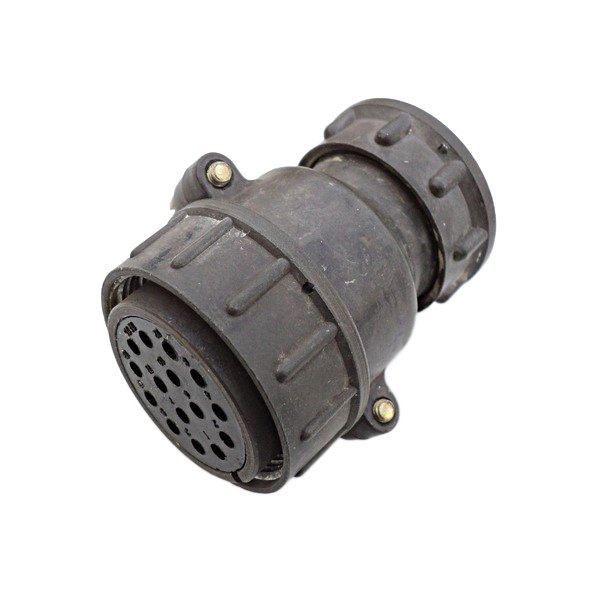

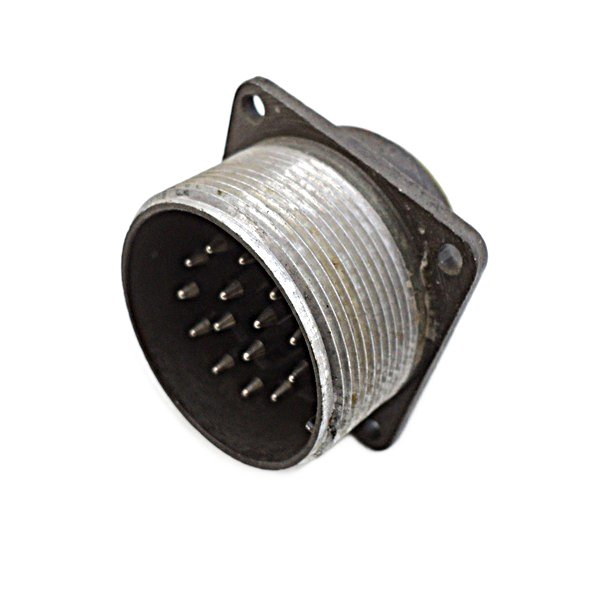

СШР36П1ЭШК-Р поставляется как кабельная розетка с прямым патрубком. Патрубок предназначен для фиксации кабеля и предотвращения излома проводников в месте ввода. Соединитель предполагает ответную часть — вилку соответствующего типоразмера и конфигурации контактов. Подбор ответной части следует выполнять по условному размеру корпуса 36 и маркировке исполнения контактов, чтобы обеспечить полную совместимость и заявленные электрические характеристики.

Изделие подходит для многократного соединения и разъединения, что делает его удобным для обслуживаемого оборудования, где требуется периодический демонтаж узлов или замена кабельных сборок.
