Назначение и область применения

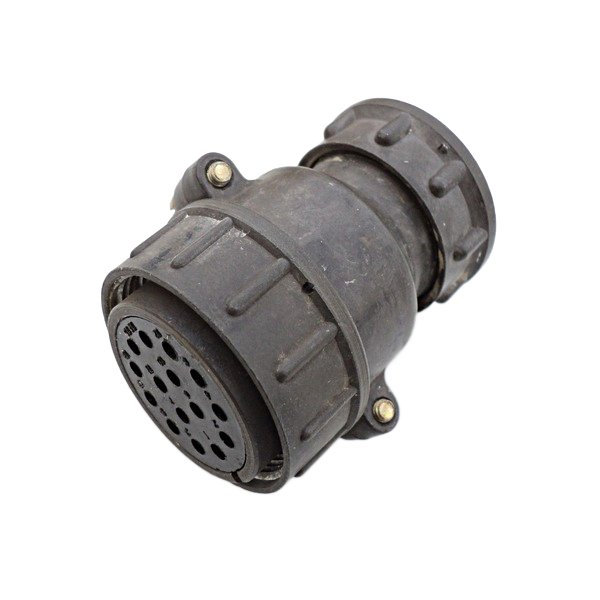

СШР36П1ЭШ4 представляет собой блочную розетку цилиндрического низкочастотного соединителя серии ШР (СШР), предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории негерметичных разъёмов климатического исполнения УХЛ с условным размером корпуса 36 и применяется в тех случаях, когда требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Розетка устанавливается на приборные панели, корпуса блоков и шасси оборудования. Благодаря блочному исполнению без патрубка она обеспечивает удобный монтаж со стороны внутренней полости аппаратуры методом пайки. Конструкция рассчитана на эксплуатацию в составе стационарных и подвижных объектов, включая авиационную технику, промышленное приборостроение и специализированное оборудование, где предъявляются повышенные требования к устойчивости соединений при механических воздействиях.

Технические характеристики и конструктивные особенности

Соединитель СШР36П1ЭШ4 рассчитан на максимальное рабочее напряжение до 850 В и суммарную токовую нагрузку до 160 А. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия при относительной влажности воздуха до 98 процентов. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, а также выдерживает многократные механические удары с ускорением до 500 g при однократном воздействии.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм. Ресурс соединителя рассчитан на 500 циклов сочленения и расчленения, наработка на отказ составляет не менее 1000 часов. Контакты изготовлены из латуни и имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления в процессе эксплуатации. Диаметры контактов составляют 1,5 мм или 2,5 мм в зависимости от варианта исполнения.

Конструкция корпуса и изолятора

Корпус розетки выполнен из алюминиевого сплава с оксидированным покрытием, которое защищает поверхность от коррозии и придаёт изделию дополнительную механическую прочность. Изолятор изготовлен из бакелита чёрного цвета, устойчивого к воздействию повышенных температур и сохраняющего диэлектрические свойства в заданном диапазоне условий эксплуатации.

Соединитель имеет резьбовое соединение, обеспечивающее надёжную фиксацию ответной части, и одношпоночную поляризацию, исключающую неправильное сочленение контактов. Блочное исполнение без патрубка предполагает установку розетки в отверстие панели с последующим закреплением крепёжными элементами и выполнением паяных соединений проводников с хвостовиками контактов.

Расшифровка обозначения

Маркировка СШР36П1ЭШ4 содержит информацию об основных параметрах изделия:

• СШР — тип соединителя, обозначение серии с модификацией;
• 36 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• П — блочное исполнение без патрубка, приборная часть разъёма;
• 1 — число контактов или их комбинация в составе соединителя;
• Э — покрытие контактов, в данном случае серебро;
• Ш — шаг или конструктивная особенность расположения контактов;
• 4 — вариант исполнения, включая сочетание диаметров контактов.

Особенности монтажа и эксплуатации

Установка розетки СШР36П1ЭШ4 выполняется путём закрепления на панели с последующей пайкой монтажных проводов к контактам. Резьбовое соединение ответной части обеспечивает плотный контакт и защиту от вибрационного разбалтывания в процессе работы. Одношпоночная поляризация гарантирует правильную ориентацию вилки относительно розетки, что особенно важно при обслуживании оборудования в полевых условиях.

Соединитель пригоден для применения в аппаратуре, эксплуатируемой в условиях умеренного и холодного климата, что подтверждается климатическим исполнением УХЛ. Изделие не является герметичным, поэтому при проектировании узлов следует учитывать необходимость дополнительной защиты от прямого попадания влаги, если это требуется условиями конкретной установки.
