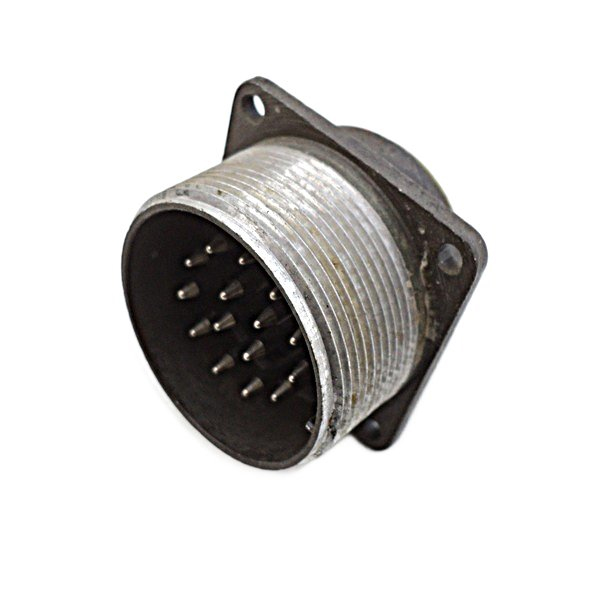

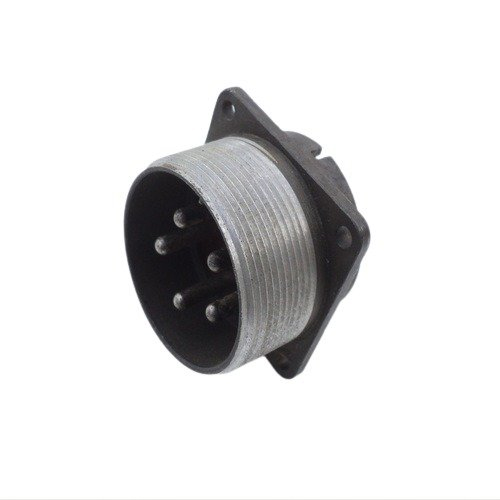

СШР36П1ЭШ ВИЛКИ БЛОЧНЫЕ

Цена:

2350 ₽

Технические характеристики

СШР36П1ЭШ — это блочная вилка из серии цилиндрических низкочастотных разъемов ШР (или ШРГ), предназначенная для надежного электрического соединения в промышленных и специальных системах. Она относится к приборному или блочному исполнению с условным размером корпуса 36 мм, где "П " обозначает вилку, а "ЭШ " указывает на тип изолятора (эбонитовый или шегерийный) и шаг контактов. Такие вилки используются в авиации, судостроении и тяжелом машиностроении для передачи сигналов и мощности.

ШР36П5ЭШ11 electrical connector

Конструкция включает штыревые контакты (обычно от 5 до 15 шт. в зависимости от модификации, диаметром 1,5–3,5 мм), алюминиевый или карболитовый корпус, резьбовое соединение и защиту от вибраций. Работает при напряжении до 850 В, с сопротивлением изоляции не менее 5000 МОм и контактов — до 1,5–2,5 мОм.

Сопротивление внешним воздействиям: синусоидальная вибрация 1–5000 Гц с ускорением 30 g (300 м/с²), механические удары до 500 g, температура от -60 до +60 °C, влажность до 98% при +25 °C. Ресурс — 500 циклов соединений, наработка минимум 1000 часов.

ШР — серия разъемов.
36 — диаметр корпуса (примерно 39–42 мм).
П1 — вилка блочная, 1-й тип (количество контактов и набор варьируется).
ЭШ — эбонитовый/шегерийный изолятор, шаг контактов.

Габариты типичны: 40×40×38 мм или 42×42×42 мм, масса около 60 г.

Эта вилка обеспечивает герметичность и объемный монтаж, часто без кожуха, с никелевым покрытием контактов.

Описание

Назначение и область применения

СШР36П1ЭШ — это блочная вилка из серии цилиндрических низкочастотных разъемов ШР (ШРГ), предназначенная для создания надежного разъемного электрического соединения в промышленных и специальных системах. Изделие относится к приборному (блочному) исполнению и рассчитано на установку непосредственно в корпус оборудования, щиток или распределительную панель. Условный размер корпуса составляет 36 мм.

Основные сферы применения включают авиационную технику, судостроение, тяжелое машиностроение, стационарные промышленные установки и контрольно-измерительное оборудование. Разъем подходит для передачи как сигнальных цепей, так и цепей питания в пределах заявленных электрических характеристик.

Конструктивные особенности

Вилка выполнена в блочном исполнении и содержит штыревые контакты. Количество контактов зависит от конкретной модификации и может составлять от 5 до 15 штук, диаметр контактов — от 1,5 до 3,5 мм. Контакты имеют никелевое покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления. Корпус изготавливается из алюминиевого сплава или карболита.

Соединение с ответной частью осуществляется при помощи резьбового механизма, что гарантирует надежную фиксацию и защиту от самопроизвольного разъединения при вибрациях. Изолятор выполнен из эбонита или шегерийного материала, что отражено в обозначении «ЭШ». Конструкция предусматривает объемный монтаж проводников и часто поставляется без кожуха, что упрощает встраивание в аппаратуру.

Маркировка и расшифровка обозначения

ШР — серия цилиндрических низкочастотных разъемов
36 — условный размер корпуса (наружный диаметр ориентировочно 39–42 мм)
П1 — вилка блочная, первый тип исполнения
ЭШ — эбонитовый или шегерийный изолятор с определенным шагом контактов

Электрические параметры

Разъем рассчитан на рабочее напряжение до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надежную гальваническую развязку между контактами и корпусом. Переходное сопротивление контактов находится в пределах от 1,5 до 2,5 мОм, что минимизирует потери и нагрев в силовых цепях.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне внешних условий. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g (приблизительно 300 м/с²) и механические удары многократного действия с ускорением до 500 g.

Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 °C. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 25 °C. Ресурс разъема составляет 500 циклов сочленения и расчленения, минимальная наработка — 1000 часов.

Габаритные и установочные данные

Типичные габаритные размеры вилки составляют 40 на 40 на 38 мм либо 42 на 42 на 42 мм в зависимости от конкретного исполнения. Масса изделия — около 60 г. Компактные размеры и блочная конструкция позволяют размещать разъем в ограниченном пространстве приборных отсеков и панелей.

Комплектация и совместимость

СШР36П1ЭШ совместима с ответными кабельными розетками серии ШР36 соответствующего исполнения. Артикул изделия — 8482. Точные сведения о производителе, стране производства, сертификатах соответствия и гарантийных обязательствах в исходных данных не указаны, поэтому перед заказом рекомендуется уточнять эти параметры у поставщика.
