Назначение и область применения

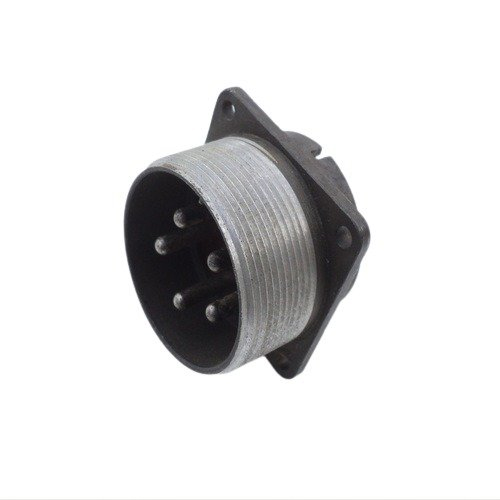

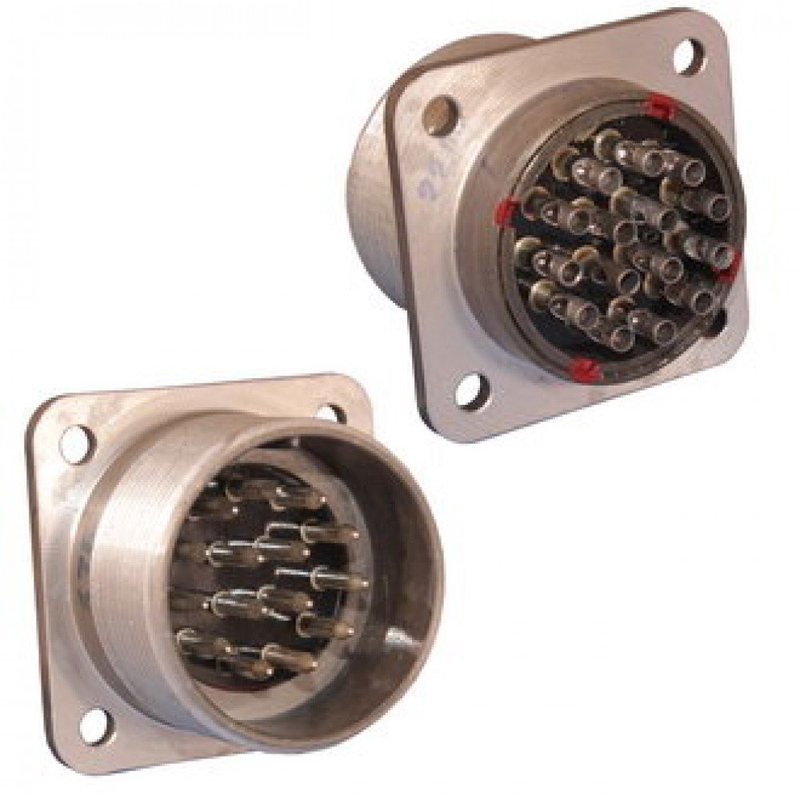

СШР36П1ЭШ — вилка приборная из серии цилиндрических низкочастотных соединителей ШР (встречается также обозначение ШР36П1ЭШ), предназначенная для создания надёжного электрического соединения в составе различной аппаратуры. Изделие применяется для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Соединитель рассчитан на внутреннее и наружное применение в климатическом исполнении УХЛ. При корректной установке в аппаратуру обеспечивается защита от пыли и влаги. Вилка монтируется непосредственно на приборах и образует герметичное соединение с ответными розетками или штекерами серии ШР.

Расшифровка обозначения

Маркировка СШР36П1ЭШ содержит информацию о конструктивных особенностях изделия:

• СШР (или ШР) — тип соединителя, цилиндрический низкочастотный разъём;
• 36 — условный размер корпуса, определяющий диаметр монтажного отверстия;
• П — приборное исполнение без патрубка;
• 1 — сочетание контактов, указывающее на их количество и тип;
• ЭШ — экранированное исполнение с повышенными требованиями к виброустойчивости и герметичности.

Подтверждённые эксплуатационные характеристики

Соединители данной серии рассчитаны на работу в жёстких условиях механических и климатических воздействий. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g) и механические удары с ускорением до 5000 м/с². Ресурс составляет не менее 1000 часов наработки при 500 циклах соединений и расстыковок.

Допускается эксплуатация при пониженном атмосферном давлении до 1,3·10⁻⁴ Па и в широком диапазоне температур, характерном для исполнения УХЛ. Экранированное исполнение с индексом ЭШ обеспечивает защиту цепи от внешних электромагнитных помех и повышает стабильность сигнала в низкочастотных трактах.

Монтаж и совместимость

Вилка устанавливается на корпус прибора через монтажное отверстие, соответствующее условному размеру 36. Подключение кабеля выполняется пайкой или обжимом контактов согласно принятой на предприятии технологии. Ответная часть выбирается из кабельных или приборных розеток серии ШР с совместимым сочетанием контактов и способом сочленения.

При выборе ответного соединителя следует учитывать, что герметичность пары достигается только при соединении изделий одного конструктивного исполнения, рассчитанных на одинаковые условия эксплуатации. Экранированная вилка должна сопрягаться с экранированной ответной частью для сохранения целостности экранирующего контура на всём пути прохождения сигнала.
