Назначение и область применения

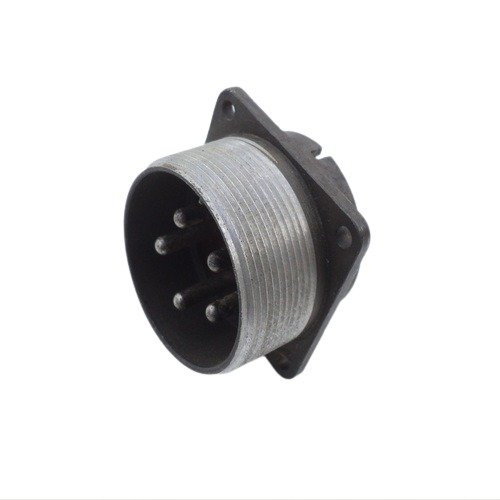

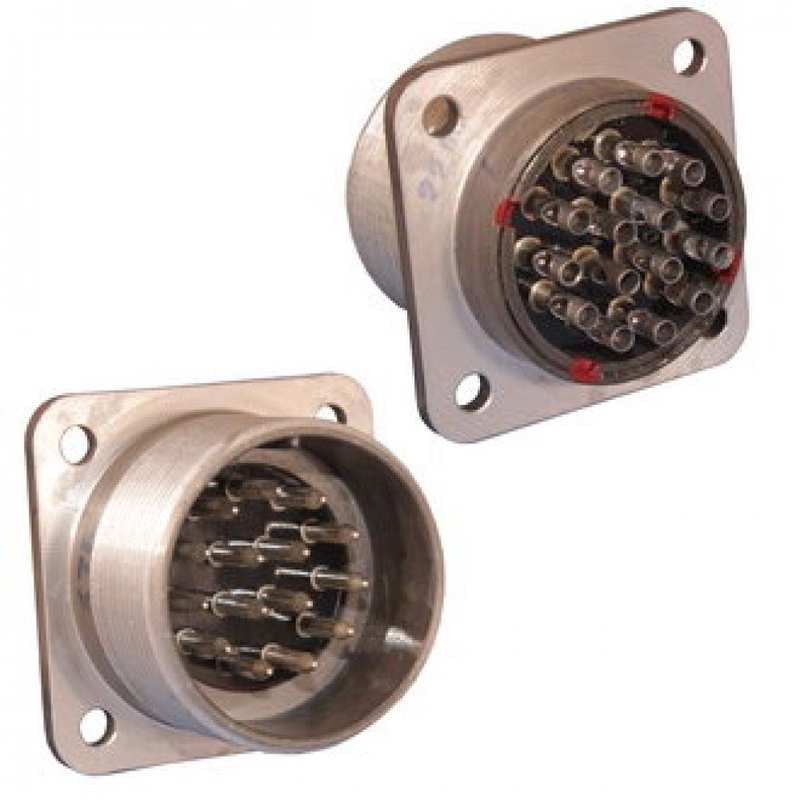

СШР36П1ЭШ ВИЛКИ представляет собой низкочастотный цилиндрический соединитель-вилку серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц. Изделие применяется в радио- и электрооборудовании общего назначения, где требуется надёжное разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Соединители данной серии используются как во внутренних соединениях радио- и электронных устройств, так и в наружных подключениях при условии обеспечения дополнительной защиты от пыли и влаги. Приборная часть разъёма рассчитана на монтаж в корпусах аппаратуры, щитах и блоках, а ответная кабельная часть обеспечивает подключение внешних линий. Конструкция вилки ориентирована на многократные циклы сочленения и расчленения без потери качества контакта.

Условный размер корпуса «36» определяет диаметр и типоразмер соединителя, обеспечивая совместимость с ответными частями серии ШР36 и достаточную жёсткость конструкции для эксплуатации в условиях вибрационных нагрузок.

Технические характеристики и конструктивные особенности

Соединитель СШР36П1ЭШ ВИЛКИ обладает электрическими параметрами, типичными для линейки ШР36П. Рабочее напряжение (амплитудное значение) достигает порядка 850 В, что позволяет использовать изделие в цепях с повышенным напряжением без риска пробоя изоляции. Допустимый ток на один контакт зависит от диаметра контактного элемента: для контактов диаметром около 1,5 мм он составляет до 10 А, для контактов диаметром 2,5 мм — до 50 А.

Сопротивление изоляции в нормальных условиях эксплуатации составляет порядка 5000 МОм, что гарантирует минимальные токи утечки и высокую надёжность соединения даже при длительной работе. Конструкция разъёма рассчитана на значительные вибрационные воздействия в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с² (около 30 g), что подтверждает пригодность изделия для применения в аппаратуре, эксплуатируемой на подвижных объектах и в промышленных условиях.

Минимальная наработка по сочленению-расчленению составляет порядка 500 циклов, а минимальный срок сохраняемости — до 1000 часов, что обеспечивает длительный ресурс эксплуатации при соблюдении нормативных условий.

Маркировка и обозначение

Расшифровка маркировки СШР36П1ЭШ ВИЛКИ строится по стандартной схеме для серии ШР:

• ШР — тип соединителя (разъём-вилка);
• 36 — условный размер корпуса;
• П — конструктивное исполнение приборной части;
• ЭШ — климатическое исполнение и обозначение сочетания контактов;
• 1 — цифровой индекс, указывающий количество контактов и их стандартную конфигурацию.

Буквенно-цифровой индекс после обозначения серии определяет конкретное исполнение по числу контактов, их расположению и типу покрытия. Полная маркировка изделия позволяет точно идентифицировать вариант поставки и совместимость с ответными частями.

Рекомендации по применению

При установке и эксплуатации СШР36П1ЭШ ВИЛКИ следует учитывать необходимость защиты от пыли и влаги при наружном применении. Рекомендуется использовать уплотнительные элементы и кожухи, соответствующие условиям эксплуатации. Монтаж приборной части выполняется в соответствии с конструкторской документацией аппаратуры, а подключение кабельной части — с соблюдением схемы распайки контактов согласно маркировке конкретного исполнения.
