Назначение и область применения

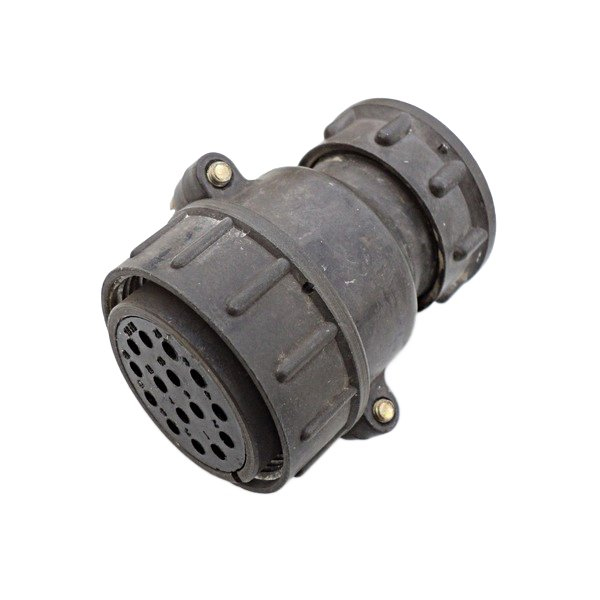

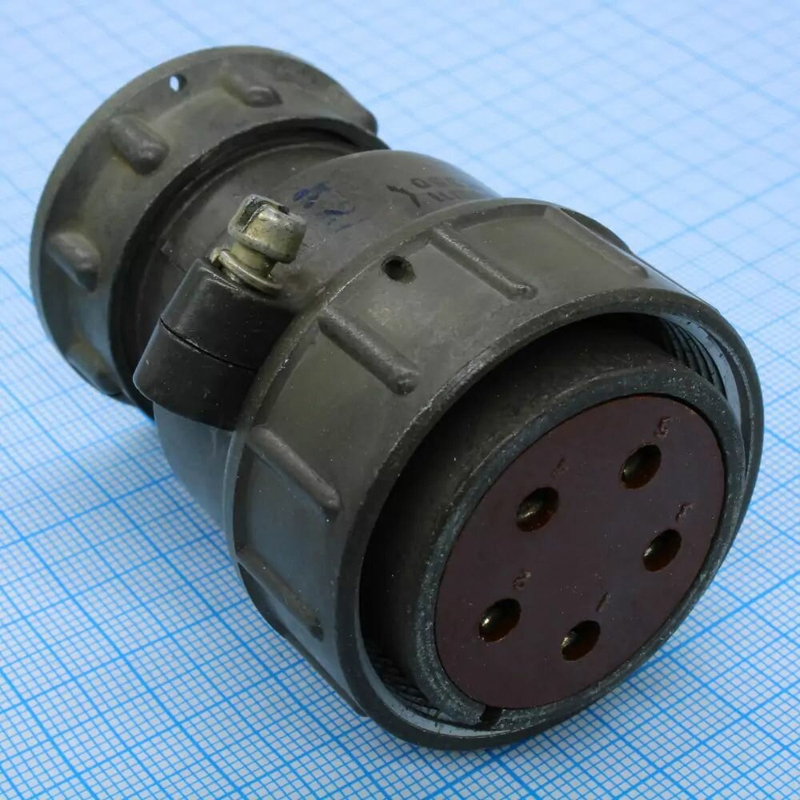

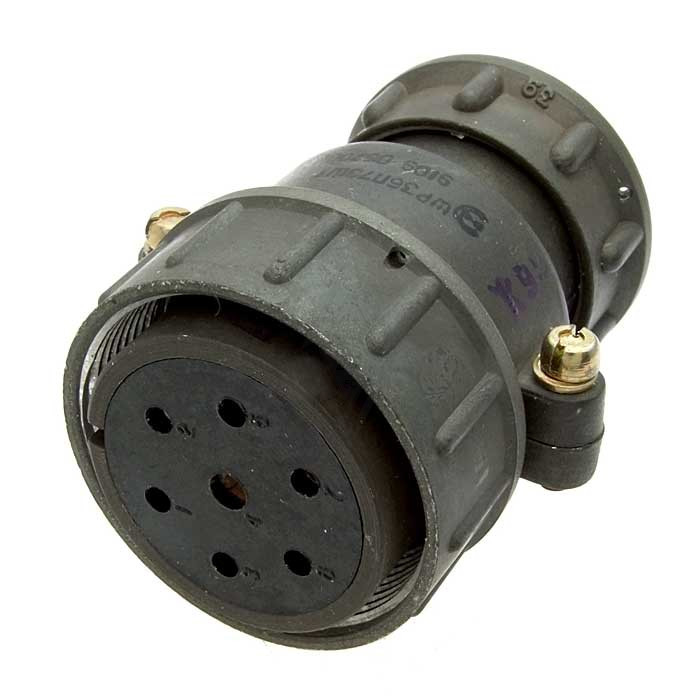

СШР36П1ЭШ — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к низкочастотным цилиндрическим соединителям резьбового сочленения и рассчитано на работу в цепях постоянного и переменного тока. Для серии ШР допускается применение при напряжении до 850 В, при этом рабочий ток зависит от диаметра установленных контактов.

Розетка относится к круговым соединителям общего назначения и устанавливается в аппаратуре, где требуется надёжное многократное соединение и разъединение кабеля. Конструкция ориентирована на использование с экранированным кабелем, что подтверждается буквой «Э» в обозначении. Изделие применяется в промышленной электронике, измерительном оборудовании, системах связи и других устройствах, где важно стабильное электрическое соединение при эксплуатации.

Расшифровка обозначения

Маркировка СШР36П1ЭШ содержит полную информацию о конструктивном исполнении соединителя:

• ШР — тип соединителя;
• 36 — условный размер корпуса;
• П — кабельное исполнение с прямым патрубком;
• 1 — сочетание контактов;
• Э — вариант под экранированный кабель;
• Ш — розетка, то есть гнездовая часть.

Такая система обозначений позволяет однозначно определить конструктивные особенности изделия и его совместимость с ответной частью соединителя.

Конструктивные особенности

Для серии ШР характерны металлический корпус, карболитовый изолятор и контактные вставки, рассчитанные на длительную эксплуатацию. Резьбовое сочленение обеспечивает плотное и надёжное соединение частей разъёма, исключающее самопроизвольное разъединение при вибрациях и механических воздействиях.

Кабельное исполнение с прямым патрубком упрощает монтаж и укладку кабеля. Вариант «Э» предусматривает конструктивные элементы для работы именно с экранированным кабелем, что важно для защиты сигнальных цепей от электромагнитных помех. Гнездовая часть рассчитана на ответную вилочную часть того же типа и условного размера корпуса.

Рекомендации по подбору и проверке совместимости

Перед установкой и подключением розетки необходимо сверить следующие параметры:

1. число контактов и их сочетание;
2. тип кабельного исполнения и соответствие применяемому кабелю;
3. подходит ли вариант именно для экранированного кабеля;
4. совпадает ли ответная часть по серии и размеру корпуса.

Правильный подбор ответной вилки по серии ШР и условному размеру корпуса 36 обеспечивает корректное сочленение и стабильную работу электрических цепей в течение всего срока эксплуатации.
