Назначение

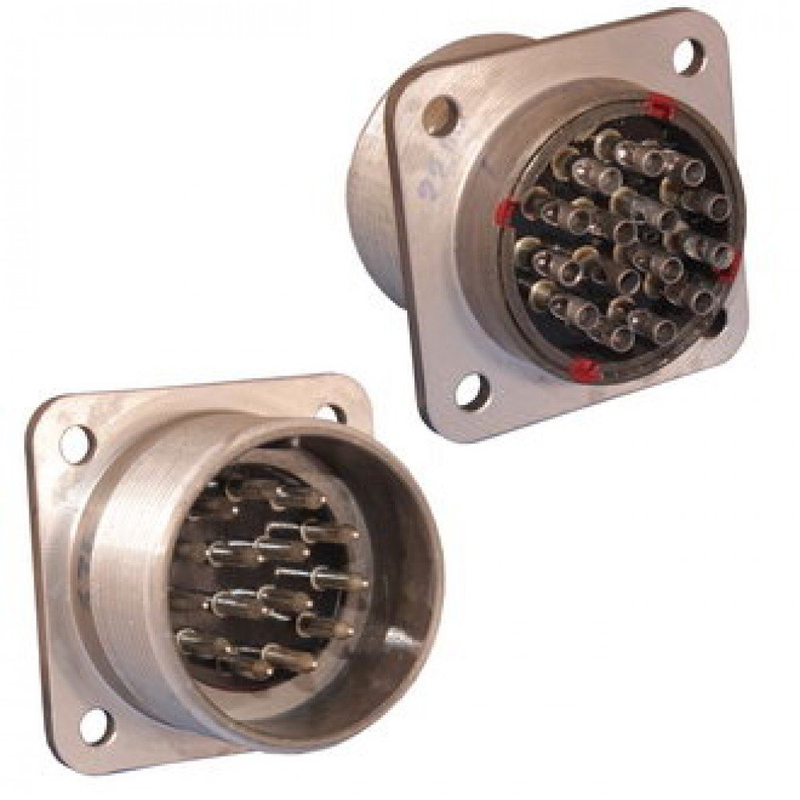

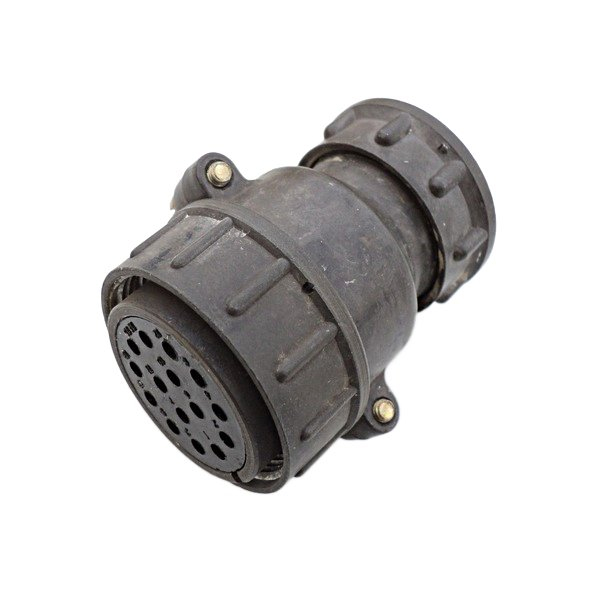

СШР36П1ЭШ Коннектор «5» — цилиндрический низкочастотный электрический разъём советского/российского производства из серии СШР. Он предназначен для надёжного соединения в цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре и подходит для жёстких условий эксплуатации в авиации, судостроении и промышленности.

Подтверждённые особенности

Конструкция разъёма определяется его обозначением. Условный размер корпуса — 36. Изделие имеет 1 контакт диаметром 2,5 мм, что соответствует сочетанию «5». Тип корпуса — «П» (приборный), вид — «Ш» (розетка). Предусмотрена концевая гайка «ЭШ» для экранированного кабеля. Сочетание этих признаков и формирует полное обозначение СШР36П1ЭШ.

Материалы и покрытия также строго определены. Контакты изготовлены из латуни с серебряным покрытием. Изолятор выполнен из бакелита чёрного цвета. Корпус сделан из алюминиевого сплава с оксидированием и имеет серый цвет.

Метод сочленения — резьбовой. Электрический монтаж выполняется пайкой, механический монтаж — объёмный. Для правильной установки служит одношпоночная поляризация. Разъём взаимосочетается с блочными вилками СШРГ.

Электрические параметры

• Рабочее напряжение: до 850 В.
• Ток на контакт: до 22,5 А.
• Сопротивление контактов: не более 1 мОм.
• Частотный диапазон: до 3 МГц.

Условия эксплуатации и ресурс

• Вибрации: 5–2000 Гц при 30 g.
• Удары: до 500 g.
• Диапазон температур: от минус 60 до плюс 85 °C.
• Влажность: до 98 процентов.
• Давление: от 1,33 умножить на 10 в минус четвёртой степени до 50,6 умножить на 10 в четвёртой степени Па.
• Климатическое исполнение: УХЛ.
• Ресурс: 500 соединений-рассоединений.
• Срок хранения: до 25 лет.

Приёмка

Для данного исполнения указана приёмка «5», что подтверждает соответствие изделия установленным требованиям для ответственного применения.

Применение

Разъём СШР36П1ЭШ востребован там, где требуется надёжное электрическое соединение при воздействии вибраций, ударов, перепадов температуры и давления. Благодаря одношпоночной поляризации и резьбовому сочленению он обеспечивает правильную и устойчивую установку, а концевая гайка «ЭШ» позволяет использовать экранированный кабель. Изделие взаимосочетается с блочными вилками СШРГ, что упрощает комплектование аппаратуры. Типичные сферы применения — радиоэлектронная и радиотехническая аппаратура, авиация, судостроение и промышленность.
