Назначение и область применения

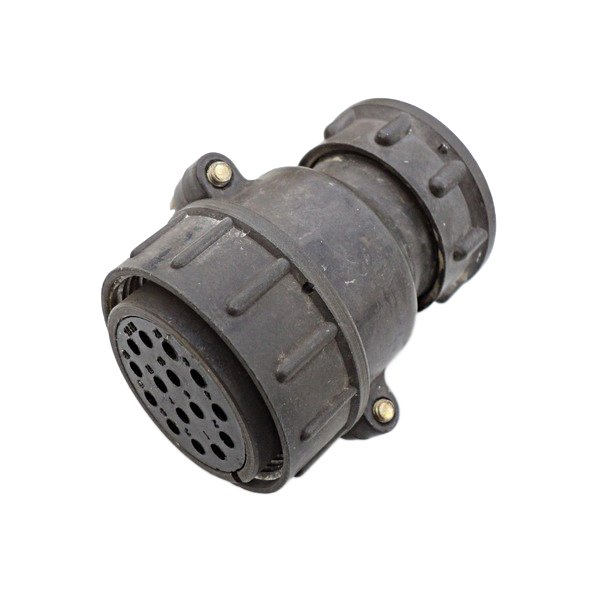

СШР36П1ЭШ представляет собой розетку приборного исполнения из серии низкочастотных цилиндрических соединителей ШР/СШР. Это негерметичный разъём общего назначения, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на эксплуатацию в составе стационарного и подвижного оборудования, где требуется разъёмное контактное соединение с высокой механической устойчивостью и стабильными электрическими параметрами.

Розетка устанавливается на корпус прибора или блока и служит ответной частью для кабельной вилки. Благодаря приборному исполнению без патрубка соединитель занимает минимум места внутри устройства и обеспечивает удобный монтаж на панель или шасси. Изделие применяется в промышленной электронике, измерительной технике, системах связи и управления, где предъявляются требования к виброустойчивости, долговечности и повторяемости характеристик при многократных сочленениях.

Конструкция и расшифровка обозначения

Обозначение СШР36П1ЭШ расшифровывается следующим образом:

• СШР — тип судового или специального соединителя;
• 36 — условный размер корпуса;
• П — конструктивное исполнение без патрубка (приборная часть);
• 1 — количество контактов или рядов;
• Э — экранированный вариант;
• Ш — материал контактов (серебро).

Соединитель имеет блочный корпус с резьбовым соединением и одношпоночной поляризацией, что исключает неправильное сочленение и обеспечивает надёжную фиксацию ответных частей. Резьбовое соединение гарантирует плотное прилегание контактных групп и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Контакты покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление и стабильность электрического контакта в течение всего срока службы.

Экранированный вариант исполнения с индексом «Э» предусматривает наличие экранирующих элементов, снижающих влияние внешних электромагнитных помех на передаваемый сигнал и повышающих помехозащищённость соединения в условиях работы сложного радиоэлектронного оборудования.

Технические характеристики

Соединитель СШР36П1ЭШ обладает широким диапазоном эксплуатационных параметров, что позволяет использовать его в ответственных узлах аппаратуры. Основные характеристики изделия:

• максимальная токовая нагрузка достигает 160 А в зависимости от диаметра контактов: для контактов диаметром 1,5 мм — до 10 А, для 2,5 мм — до 25 А, для 3,5 мм — до 50 А;
• рабочий диапазон напряжения — до 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением до 30 g;
• устойчивость к ударным нагрузкам с ускорением до 500 g;
• диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия;
• ресурс по сочленениям-расчленениям — не менее 500 циклов;
• наработка на отказ — не менее 1000 часов.

Изделие предназначено для работы в различных климатических условиях, в том числе при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля. Это позволяет применять соединитель в аппаратуре, эксплуатируемой на больших высотах или в специальных условиях с разреженной атмосферой.

Особенности монтажа и эксплуатации

Приборное исполнение без патрубка предполагает крепление розетки непосредственно на корпус устройства с помощью фланца или резьбового кольца. Такая конструкция упрощает компоновку внутреннего объёма прибора и сокращает длину соединительных проводников, что положительно сказывается на качестве электрического соединения и помехоустойчивости.

При монтаже следует учитывать одношпоночную поляризацию, которая задаёт единственно возможное угловое положение ответных частей. Это предотвращает ошибки при подключении и защищает контакты от механических повреждений. Покрытие контактов серебром или никелем обеспечивает низкое переходное сопротивление и устойчивость к окислению, что особенно важно при длительной эксплуатации в условиях повышенной влажности или перепадов температур.

Соединитель рассчитан на многократное использование, что подтверждается ресурсом не менее 500 циклов сочленений-расчленений. Резьбовое соединение позволяет контролировать усилие фиксации и обеспечивает равномерное прилегание контактов по всей окружности, сохраняя стабильные электрические характеристики на протяжении всего срока службы.
