Назначение соединителя СШР36П1ЭГН

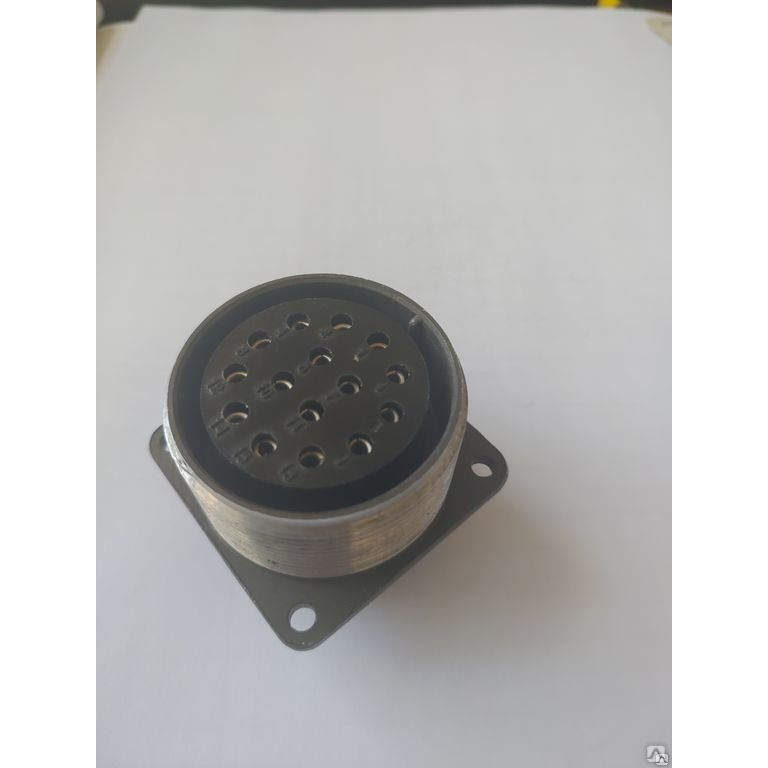

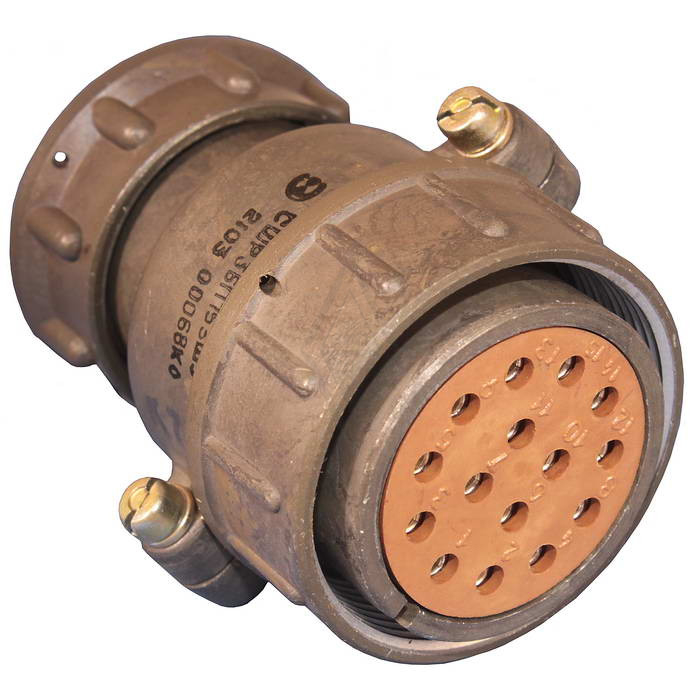

СШР36П1ЭГН Коннектор «5» — низкочастотный цилиндрический соединитель серии СШР, предназначенный для надёжного соединения электрических цепей в радиоэлектронной аппаратуре. Изделие представляет собой кабельную розетку с пятью контактами и применяется там, где требуется механически прочное, разъёмное и многократно сочленяемое электрическое соединение проводов, кабелей и блоков.

Серия СШР — это негерметичные цилиндрические соединители. Исполнение данной модели описывается буквенно-цифровым обозначением: «36» — условный размер корпуса, «П» — прямое конструктивное исполнение кабельной части с патрубком, «1» — вариант исполнения, «Э» — гайка патрубка для экранированного кабеля, «Г» — розетка (гнездо), «Н» — уточнение исполнения. Обозначение «5» указывает на пять контактов.

Подтверждённые технические особенности

Ниже перечислены параметры, заявленные для данной модели. Иные значения не приводятся, поскольку в исходных данных они отсутствуют.

• Тип изделия — низкочастотный цилиндрический соединитель серии СШР, кабельная розетка.
• Количество контактов — пять.
• Рабочее напряжение — до 850 В постоянного и переменного тока.
• Частота переменного тока — до 3 МГц.
• Максимальная токовая нагрузка — 50 А на контакт.
• Диаметр контактов — 3,5 мм.
• Проходной диаметр корпуса — 39 мм.
• Условный размер корпуса — 36.
• Конструктивное исполнение — прямое, кабельная часть с патрубком.
• Исполнение корпуса — негерметичное.
• Гайка патрубка — для экранированного кабеля.
• Тип корпуса по назначению — розетка (гнездо).
• Приемка — «5».

Сочленение и поляризация

Соединитель обеспечивает резьбовое сочленение с одношпоночной поляризацией. Такое сочетание исключает неправильную стыковку ответных частей и удерживает соединение от самопроизвольного раскрытия при вибрации и механических нагрузках. Именно поэтому изделия серии СШР широко востребованы в аппаратуре, где важна стабильность контакта на протяжении всего срока службы.

Применение

СШР36П1ЭГН Коннектор «5» используется в электро- и радиоаппаратуре для соединения проводов, кабелей и блоков. Модель часто применяется в контрольно-измерительных приборах и промышленной технике, где требуется передача значительных токов и рабочее напряжение до 850 В при частоте до 3 МГц.

Благодаря пяти контактам с диаметром 3,5 мм и токовой нагрузкой до 50 А на контакт, соединитель подходит для силовых и сигнальных цепей низкочастотного диапазона. Проходной диаметр корпуса 39 мм и условный размер 36 определяют габариты, которые необходимо учитывать при монтаже в корпусах устройств, на панелях и в кабельных сборках.

Условия эксплуатации

Серия СШР относится к негерметичным соединителям, поэтому при установке следует учитывать, что изделие не предназначено для работы в средах с повышенной влажностью, прямым воздействием воды или агрессивных жидкостей. Исполнение с гайкой патрубка для экранированного кабеля позволяет организовать подключение кабеля с соответствующим патрубком и обеспечить механическую фиксацию кабельной части.

Краткие сведения о товаре

1. Наименование: СШР36П1ЭГН Коннектор «5».
2. Артикул: 8475.
3. Категория: СШР36.
4. Производитель: Коннектор.
5. Тип: кабельная розетка, цилиндрический низкочастотный соединитель.
6. Количество контактов: пять.
7. Приемка: «5».

Изделие поставляется как отдельный соединитель; сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют и потому здесь не приводятся.
