Назначение и область применения

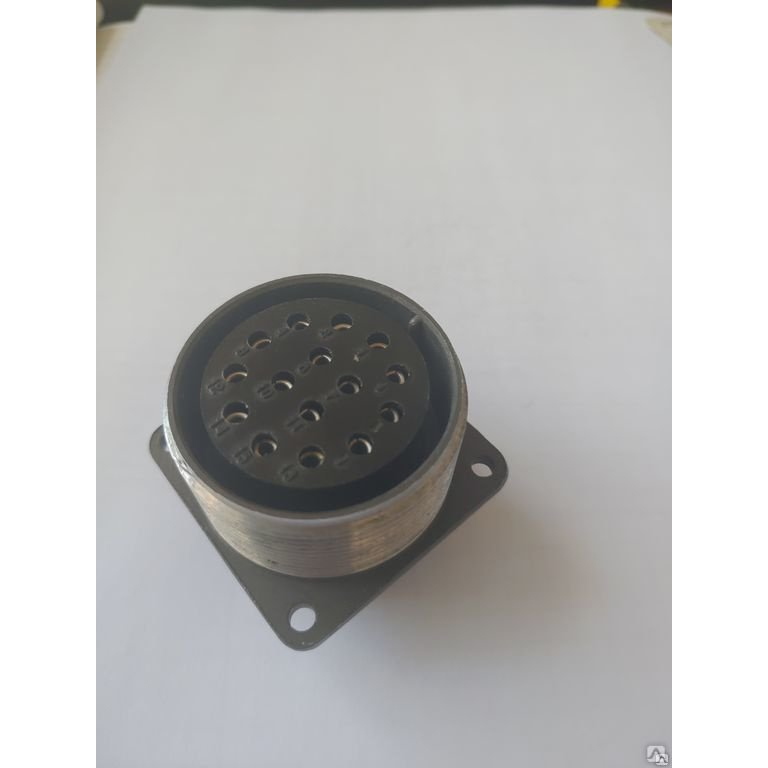

СШР36П1ЭГ «ОТК» представляет собой низкочастотный цилиндрический негерметичный соединитель, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие относится к группе приборных блочных розеток серии ШР (цилиндрический разъём) и применяется для надёжного соединения цепей объёмного монтажа методом пайки. Соединитель рассчитан на эксплуатацию в составе электротехнического, радиоэлектронного и промышленного оборудования, где предъявляются повышенные требования к стабильности контактных соединений и устойчивости к внешним механическим воздействиям.

Благодаря своим характеристикам разъём востребован в авиационной технике, судостроении, аппаратуре военного назначения и промышленном оборудовании. Конструкция изделия обеспечивает уверенную работу в условиях вибрационных и ударных нагрузок, что позволяет использовать его в подвижных узлах и агрегатах, испытывающих знакопеременные механические напряжения.

Конструктивные особенности и технические характеристики

Маркировка СШР36П1ЭГ расшифровывается следующим образом: ШР — тип соединителя (цилиндрический), 36 — условный размер корпуса, П — конструктивное исполнение без патрубка, 1 — индекс, указывающий на приборную блочную модификацию с креплением на панель, ЭГ — вариант покрытия контактов серебром или никелем. Розетка оснащена десятью контактами двух диаметров: 1,5 мм и 2,5 мм.

Основные электрические параметры изделия:

• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — до 35 А.
• Общая допустимая токовая нагрузка — до 160 А.
• Рабочая частота — до 3 МГц.
• Амплитудное напряжение — до 850 В.
• Сопротивление электрического контакта — не более 1,0 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Корпус соединителя соответствует условному размеру 36 и обеспечивает механическую защиту контактной группы. Покрытие контактов серебром или никелем способствует стабильности переходного сопротивления и защищает поверхности от окисления в процессе длительной эксплуатации.

Условия эксплуатации и надёжность

Соединитель рассчитан на климатическое исполнение УХЛ и сохраняет рабочие характеристики в умеренном и холодном климате. Диапазон допустимых температур окружающей среды составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременный перегрев контактной зоны до плюс 110 градусов Цельсия.

Изделие устойчиво к механическим нагрузкам и обеспечивает следующие показатели надёжности:

• Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с².
• Ударные воздействия с ускорением до 5000 м/с².
• Ресурс по числу сочленений и расчленений — до 500 циклов.
• Наработка на отказ — не менее 1000 часов.

Данные характеристики подтверждают пригодность СШР36П1ЭГ «ОТК» для работы в составе ответственных узлов, где недопустимы самопроизвольные размыкания контактов и ухудшение качества электрического соединения под влиянием внешних факторов.

Приёмка и контроль качества

Изделие прошло приёмку отдела технического контроля, что отражено в маркировке «ОТК» в наименовании товара. Это означает, что каждая единица продукции проверена на соответствие установленным техническим требованиям и параметрам, указанным в конструкторской документации. Приёмочный контроль включает проверку электрической прочности изоляции, величины переходного сопротивления контактов, целостности покрытий и геометрических размеров посадочных поверхностей.

Разъём СШР36П1ЭГ «ОТК» поставляется как самостоятельное комплектующее изделие и может применяться для замены аналогичных соединителей серии ШР36 при ремонте и модернизации действующего оборудования. Артикул товара — 8471.
