Назначение соединителя СШР36П1ЭГ

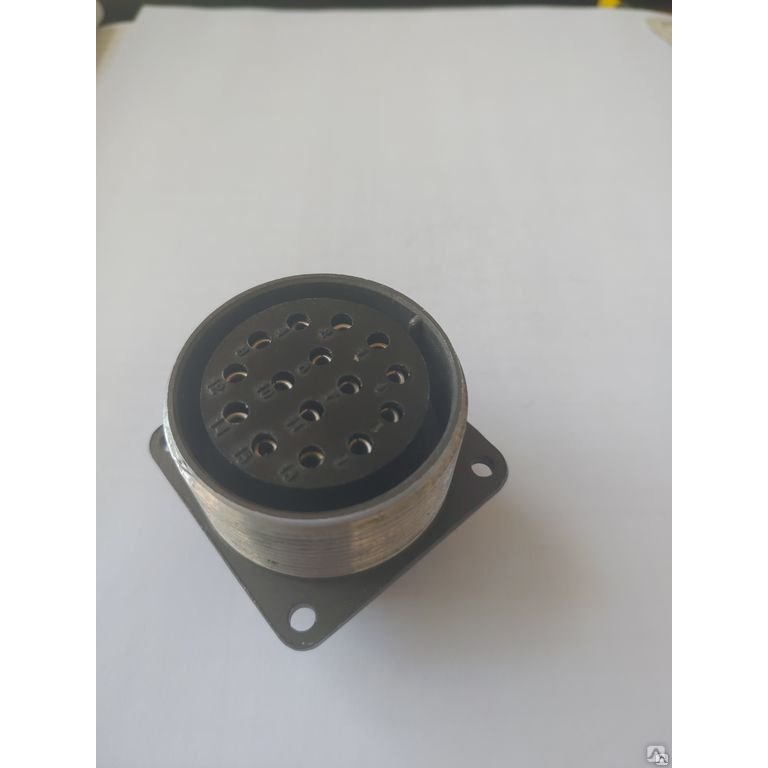

СШР36П1ЭГ Коннектор «5» — российский цилиндрический низкочастотный соединитель серии СШР, предназначенный для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для объёмного монтажа, когда требуется компактное и одновременно мощное контактное соединение с возможностью быстрого сочленения и расчленения.

По своему исполнению это приборная розетка с пятью контактами диаметром 3,5 мм. Такая конструкция востребована в промышленных, авиационных и военных системах, где важны стабильность переходного сопротивления, стойкость к вибрации и ударам, а также длительный ресурс работы.

Подтверждённые особенности и характеристики

Ниже приведены параметры, подтверждённые для данной модели. Значения указаны для нормальных условий эксплуатации, если не оговорено иное.

• Тип соединителя — приборная розетка серии СШР с резьбовым соединением.
• Количество контактов — 5, диаметр каждого контакта 3,5 мм.
• Токовая нагрузка — до 50 А на контакт и до 250 А суммарно.
• Рабочее напряжение — до 850 В; частота тока — до 3 МГц.
• Проходной диаметр корпуса — 36 мм.
• Сопротивление контактов — не более 0,75–1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Конструкция негерметичная, с резьбовым соединением.
• Ресурс — 500 циклов соединений и расчленений.
• Стойкость к вибрации — до 300 м/с² в диапазоне 1–5000 Гц.
• Стойкость к ударам — до 5000 м/с².
• Наработка — 1000 часов.
• Приемка — «5».

Расшифровка обозначения и совместимость

Обозначение СШР36П1ЭГ читается следующим образом. СШР — тип соединителя с серебряными контактами, модификация ШР. Число 36 указывает размер корпуса. Буква П означает приборную часть без патрубка. Сочетание 1ЭГ обозначает исполнение с гайкой для экранированного кабеля. Наконец, «5» в названии товара — это количество контактов.

Ответной частью для данной розетки служит кабельная вилка, например ШР36П5ЭГ. Совместимость определяется совпадением размера корпуса, числа и диаметра контактов, а также типа резьбового соединения, поэтому при подборе ответной части следует ориентироваться именно на эти параметры.

Применение

Соединитель СШР36П1ЭГ используется в промышленных, авиационных и военных системах для объёмного монтажа. Он подходит для участков, где требуется передача значительного тока при умеренном напряжении и где предъявляются повышенные требования к механической стойкости.

Благодаря негерметичному исполнению изделие применяется внутри защищённых объёмов и отсеков, не подверженных прямому воздействию влаги и агрессивных сред. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и сохранение контакта при вибрационных и ударных нагрузках. Исполнение с гайкой для экранированного кабеля позволяет использовать соединитель в цепях, где требуется экранирование кабельной линии.

Заявленный ресурс в 500 циклов соединений и расчленений и наработка 1000 часов делают модель пригодной как для стационарных, так и для периодически разъединяемых соединений в составе приборных комплексов.
