Назначение и общее описание

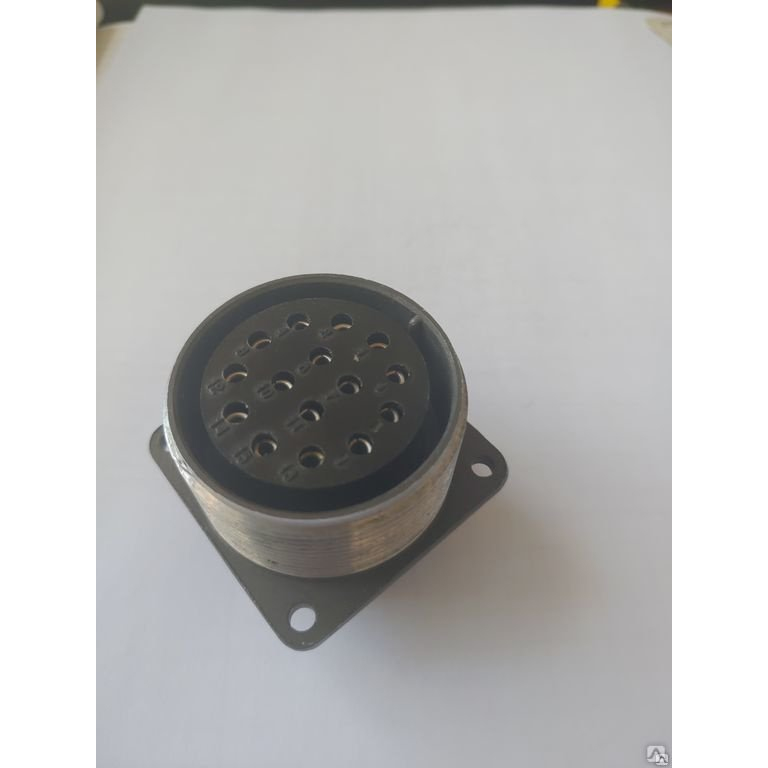

Соединитель СШР36П1ЭГ «5» производства АО «Элекон» представляет собой цилиндрический штепсельный разъём, предназначенный для монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется для подключения экранированных и неэкранированных кабелей в стационарных и мобильных устройствах. Разъём востребован в аппаратуре военной и промышленной электроники, в том числе в приборных блоках и распределительных щитах.

Буквенное обозначение «П» в маркировке указывает на приборную (блочную) часть разъёма без патрубка, то есть на часть, которая устанавливается непосредственно в металлический корпус прибора или блока. Исполнение «ЭГ» обычно означает, что разъём рассчитан на работу с экранированными кабелями и имеет защитное заземление экрана.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Они определяют его применимость в силовых и сигнальных цепях с повышенными требованиями к надёжности контакта.

• Количество контактов — 5 штук, диаметр каждого контакта — 3,5 мм.
• Максимальный ток на один контакт — до 50 А; суммарный ток по всем контактам — до 250 А.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочее амплитудное напряжение — до 850 В; род тока — постоянный и переменный с частотой до 3 МГц.
• Климатическое исполнение — УХЛ, с возможностью внутреннего и наружного применения при условии защиты от пыли и влаги со стороны потребителя.
• Вибрационная стойкость — высокая; число сочленений‑расчленений — около 500 циклов.
• Наработка — не менее 1000 часов.

Конструктивные особенности и применение

Приборная часть разъёма без патрубка предназначена для установки в металлический корпус прибора или блока, что упрощает компоновку аппаратуры и обеспечивает надёжное механическое крепление. Исполнение «ЭГ» ориентировано на работу с экранированными кабелями и предусматривает защитное заземление экрана, что важно для снижения электромагнитных помех в цепях с частотами до 3 МГц.

Благодаря сочетанию пяти силовых контактов диаметром 3,5 мм и суммарному току до 250 А, соединитель подходит для коммутации мощных нагрузок в распределительных щитах, приборных блоках и силовых шкафах. Высокая вибрационная стойкость и ресурс около 500 циклов сочленения‑расчленения делают его пригодным для мобильных устройств и техники, работающей в условиях механических нагрузок.

Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственной аппаратуре. Для точной расшифровки конкретного обозначения и подбора схемы подключения необходимо учитывать, используется ли вилка или розетка, а также тип кабеля — экранированный или неэкранированный.
