Назначение и область применения

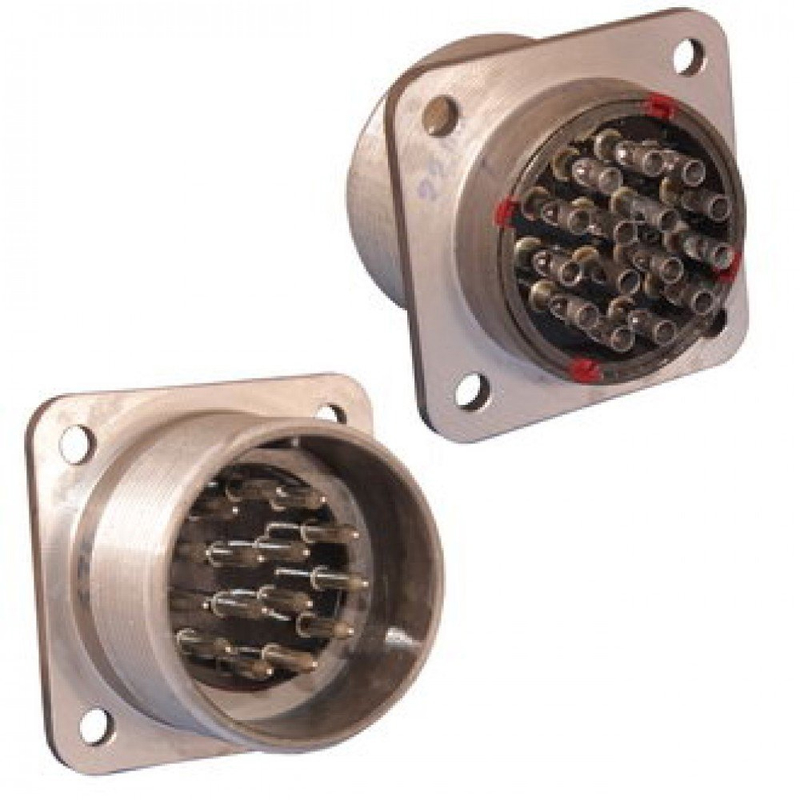

Соединитель СШР36П15ЭШ5 вилки представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Разъём используется в составе оборудования, где требуется надёжное разъёмное соединение с резьбовой фиксацией и одношпоночной поляризацией корпусов. Конструкция рассчитана на многократное сочленение и расчленение при эксплуатации, монтаже и техническом обслуживании радиоэлектронных устройств.

Конструктивные особенности

Соединитель состоит из двух частей: вилки и розетки. Каждая из частей может выполняться в блочном (приборном) или кабельном варианте. Блочная часть изготавливается без патрубка, а кабельная часть — с прямым или угловым патрубком. Сочленение соединителей резьбовое.

Условное обозначение СШР36П15ЭШ5 расшифровывается следующим образом:

• СШР — тип соединителя;
• 36 — условный размер корпуса;
• П — конструктивное исполнение: для приборной части без патрубка, для кабельной части с прямым или угловым патрубком;
• 15 — количество контактов;
• Э — тип гайки патрубка для экранированного кабеля;
• Ш — вид контактов: для приборной части вилка, для кабельной части розетка;
• 5 — обозначение сочетания контактов.

Контакты соединителя имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Монтаж изделия осуществляется методом пайки. Поляризация корпусов одношпоночная — это исключает неправильное сочленение частей разъёма при сборке.

Технические характеристики

Соединитель СШР36П15ЭШ5 вилки имеет следующие заявленные параметры:

• Рабочий ток: 22,5 А;
• Максимальное рабочее напряжение постоянного тока: не более 850 В;
• Диаметр контактов: 2,5 мм;
• Сопротивление контактов: не более 1,3 мОм.

Изделие рассчитано на эксплуатацию в электрических цепях с частотой до 3 МГц. Сопротивление изоляции нормируется для нормальных климатических условий и подтверждается при приёмо-сдаточных испытаниях. Рабочий диапазон напряжений и токов позволяет использовать разъём в цепях питания и сигнальных цепях аппаратуры, где требуется компактное многоконтактное соединение с резьбовой фиксацией.

Монтаж и эксплуатация

Соединитель монтируется методом пайки. Контакты с серебряным покрытием допускают пайку стандартными припоями, применяемыми для радиоэлектронной аппаратуры. При монтаже кабельной части с патрубком под экранированный кабель гайка типа Э обеспечивает фиксацию экранирующей оплётки и механическую разгрузку места пайки.

Резьбовое сочленение частей разъёма гарантирует плотное прилегание контактных пар и защиту от самопроизвольного расчленения при вибрациях. Одношпоночная поляризация корпусов исключает ошибки при стыковке. Перед эксплуатацией рекомендуется проверять состояние контактов и отсутствие загрязнений на изоляторах.

Изделие предназначено для применения в составе узлов и блоков радиоэлектронной аппаратуры как специального, так и общего назначения. Конструктив с условным размером корпуса 36 и пятнадцатью контактами диаметром 2,5 мм обеспечивает баланс между компактностью и допустимой токовой нагрузкой.
