Назначение соединителя

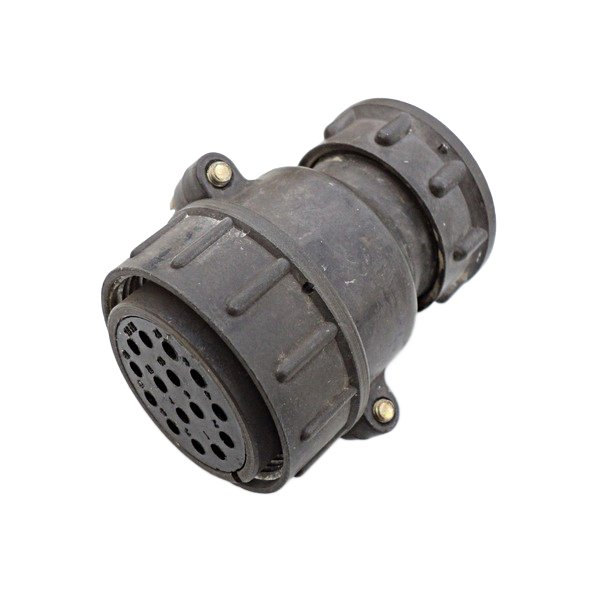

СШР36П15ЭШ5 — цилиндрический негерметичный низкочастотный разъём‑розетка кабельного типа, выпускаемый под брендом «Элекон» (Казань). Изделие предназначено для разъёмного соединения электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре.

Розетка работает в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель выполняет функцию контактного кабельного вывода, обеспечивая быстрое разъединение и подключение силовых или сигнальных линий в устройствах общепромышленного и радиотехнического назначения.

Расшифровка маркировки

Обозначение СШР36П15ЭШ5 построено по стандартной схеме серии цилиндрических низкочастотных соединителей:

• ШР / СШР — серия цилиндрических низкочастотных соединителей с взаимозаменяемыми вилками и розетками.
• 36 — условный диаметр корпуса, ориентировочно порядка 36–40 мм.
• П — вариант исполнения с прямым патрубком для кабельной части.
• 15 — количество контактов в розетке (15 штук диаметром около 2,5 мм).
• Э — тип гайки патрубка для экранированного кабеля.
• Ш5 — обозначение розетки кабельной части с сочетанием контактов номер 5.

Электрические и механические параметры

Контактная система

Количество контактов — 15, диаметр контактных стержней порядка 2,5 мм. Такая конфигурация позволяет использовать соединитель как для силовых, так и для многосигнальных линий.

Максимальный рабочий ток на один контакт обычно не превышает около 22–25 А, а суммарная токовая нагрузка на весь соединитель — порядка 250 А, что делает его пригодным для относительно мощных цепей.

Электрическое сопротивление

Сопротивление контактов обычно не более 1–1,3 мОм, а сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм. Это обеспечивает низкие потери и надёжную изоляцию цепей.

Особенности конструкции розетки

Корпус розетки выполнен из алюминиевого сплава А‑22 с оксидным покрытием и серым цветом. Такое сочетание даёт лёгкость, коррозионную устойчивость и подходящие механические свойства для промышленных условий.

Патрубок с прямой гайкой типа «Э» рассчитан на подключение экранированного кабеля, с возможностью фиксации и организации экрана.

Эксплуатация и долговечность

Соединитель относится к негерметичному исполнению, рассчитанному на климатические условия УХЛ — обычно для промышленных помещений и защищённых установок. Количество допустимых сочленений‑расчленений (срок механической службы) обычно порядка нескольких сотен циклов, что обеспечивает достаточный ресурс для периодического переподключения линий.

Применение

Розетка СШР36П15ЭШ5 востребована в промышленной и радиотехнической аппаратуре, где требуется разъёмное соединение силовых или сигнальных цепей. Типовые направления использования:

• Промышленное оборудование общепромышленного назначения с напряжением до 850 В.
• Радиоэлектронная аппаратура и устройства радиотехнического назначения.
• Многосигнальные линии с числом цепей до 15.
• Силовые цепи с током на контакт до 22–25 А.
• Подключение экранированного кабеля через патрубок с гайкой типа «Э».

Артикул изделия — 80072. Категория — СШР36. Производитель — «Элекон».
