СШР36П15ЭШ5 розетка

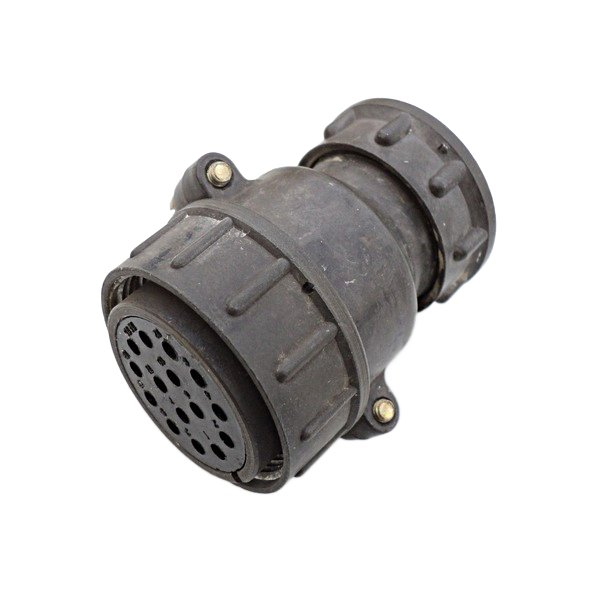

Розетка СШР36П15ЭШ5 — это цилиндрический низкочастотный негерметичный соединитель, входящий в семейство разъемов СШР, применяемый в электрических цепях постоянного и переменного тока. Она рассчитана на использование в радиоэлектронной и радиотехнической аппаратуре, в том числе в промышленном и военном оборудовании.

Расшифровка обозначения

• СШР — тип соединителя (низкочастотный цилиндрический разъем).

• 36 — условный размер корпуса (диаметр порядка 40 мм).

• П — конструктив: розетка с прямым патрубком для кабельной части.

• 15 — количество контактов.

• Э — патрубок предназначен для экранированного кабеля (с возможностью заземления экрана через корпус).

• Ш — указывает на розетку (кабельный или переходный элемент).

• 5 — вариант сочетания контактов (распределение контактов «мама»).

Основные электрические параметры

• Рабочее напряжение — до 850 В (амплитудное значение) для постоянного и переменного тока частотой до 3 МГц.

• Номинальный рабочий ток разъема — порядка 22–23 А , при этом максимальная токовая нагрузка на один контакт может доходить до около 35 А (в зависимости от условий охлаждения и режима работы).

• Сопротивление одного контакта — не более 1–1,3 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и монтаж

• Соединение с вилкой — резьбовое , с одношпоночной поляризацией корпусов (исключает неправильную сборку).

• Контакты — пружинные , с покрытием серебро или серебро–никель , предназначенными для монтажа пайкой в проводник или кабель.

• Разъемы СШР36П15ЭШ5 рассчитаны на внутренний объемный монтаж и могут использоваться также наружно при дополнительной защите от пыли и влаги.

Условия эксплуатации

• Климатическое исполнение — УХЛ (универсальное, всеклиматическое).

• Диапазон рабочих температур: примерно от −60 °C до +60…70 °C (в зависимости от документации по ТУ).

• Разъемы выдерживают механические воздействия : вибрацию (частоты до 5 кГц и ускорения порядка сотен м/с²), удары и линейные перегрузки, характерные для бортовой и промышленной аппаратуры.

Надежность и долговечность

• Количество циклов сочленения–расчленения — не менее 500 раз.

• Минимальная наработка — 1000 часов в нормальных режимах.

• Срок сохраняемости без потери технических характеристик — до 25 лет при хранении и эксплуатации согласно ТУ.
