Назначение соединителя

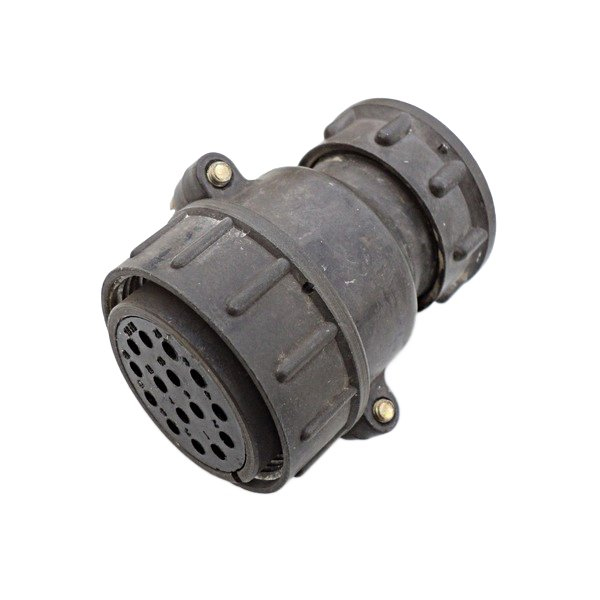

СШР36П15ЭШ5 — кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, а также для внутреннего монтажа экранированным кабелем.

Конструкция относится к кабельной части соединителя: розетка устанавливается на кабель и образует разъёмное сочленение с ответной частью. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку контактов.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии СШР и содержит следующие сведения:

• СШР — тип соединителя;
• 36 — условный размер корпуса;
• П — исполнение с прямым патрубком;
• 15 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — розетка для кабельной части;
• 5 — сочетание контактов.

Дополнительно в характеристиках VirtueMart указана приемка «5» и год выпуска 91. Это подтверждает принадлежность изделия к партии, прошедшей установленную приёмочную категорию, и позволяет датировать выпуск.

Технические характеристики

Основные электрические и механические параметры розетки:

• рабочий ток — 22,5 А;
• диаметр контактов — 2,5 мм;
• покрытие контактов — серебро;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• габаритные размеры — примерно 42 на 42 на 66,2 мм.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно при передаче сигналов и питающих цепей в аппаратуре длительного использования. Ресурс в 500 циклов сочленения и минимальная наработка 1000 часов определяют область применения как умеренно нагруженные соединения, рассчитанные на периодическое подключение и отключение.

Условия эксплуатации

Розетка работоспособна при температуре от минус 60 до плюс 60 градусов Цельсия с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия. Изделие сохраняет характеристики при пониженном давлении 1,3 на 10 в минус четвёртой степени Паскаля, а также при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Исполнение всеклиматическое, категория УХЛ, что допускает применение в различных климатических зонах при соблюдении условий эксплуатации. Соединитель негерметичный, поэтому при монтаже следует учитывать требования к защите от влаги и загрязнений в соответствии с условиями работы конкретного изделия.

Применение и особенности монтажа

Розетка СШР36П15ЭШ5 применяется для внутреннего монтажа экранированным кабелем в радиоэлектронной и радиотехнической аппаратуре. Гайка патрубка исполнения «Э» предназначена для крепления экранирующей оплётки кабеля, что позволяет снизить уровень помех и обеспечить экранирование цепи.

Пятнадцать контактов диаметром 2,5 мм с рабочим током 22,5 А позволяют коммутировать несколько цепей одновременно, включая питающие и сигнальные. Прямой патрубок упрощает прокладку кабеля и фиксацию его в корпусе. Сочетание контактов «5» определяет их расположение и назначение в соответствии с конструкторской документацией серии.

При установке важно обеспечить правильную поляризацию по шпонке и надёжное завинчивание резьбового соединения, чтобы исключить самоотвинчивание при вибрации. Изделие рассчитано на эксплуатацию в составе ответных частей серии СШР с соответствующим условным размером корпуса 36.
