Назначение соединителя СШР36П15ЭШ5

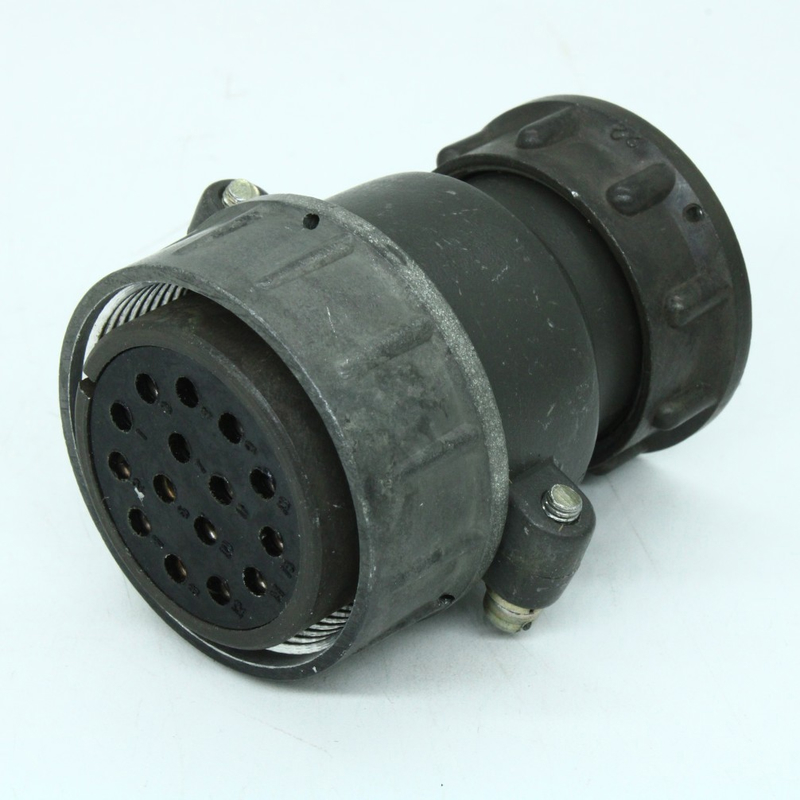

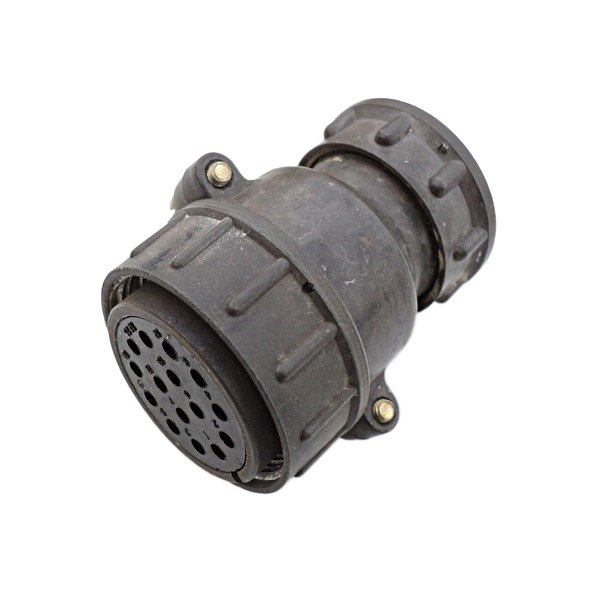

Соединитель СШР36П15ЭШ5 (розетка) представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструктивно соединитель состоит из двух частей — вилки и розетки. Обе части могут выполняться как в приборном, так и в кабельном исполнении, что обеспечивает гибкость при компоновке аппаратуры. Розетка СШР36П15ЭШ5 относится к приборной части без патрубка и предназначена для установки на корпус оборудования.

Технические характеристики

Соединитель СШР36П15ЭШ5 обладает подтвержденными эксплуатационными параметрами, которые определяют область его применения в составе радиоэлектронных устройств.

• Количество контактов: 15
• Диаметр контактов: 2,5 мм
• Максимальная токовая нагрузка: 250 А (на одиночный контакт — до 35 А)
• Сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: до 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 25 лет

Указанные параметры обеспечивают стабильную передачу сигналов и питания в низкочастотных цепях, а также длительный ресурс работы при соблюдении условий эксплуатации.

Структура обозначения

Обозначение СШР36П15ЭШ5 содержит информацию о конструктивных особенностях изделия. Расшифровка выполняется по установленной схеме.

• СШР — тип соединителя
• 36 — условный размер корпуса
• П — конструктивное исполнение: без патрубка (приборная часть)
• 15 — количество контактов
• Э — гайка патрубка для экранированного кабеля
• Ш — вид контактов (розетка)
• 5 — обозначение сочетания контактов

Буква «П» в обозначении может также указывать на кабельное исполнение с прямым патрубком, а буква «У» — на кабельное исполнение с угловым патрубком. В данном изделии реализовано приборное исполнение без патрубка.

Условия эксплуатации

Соединитель СШР36П15ЭШ5 рассчитан на работу в широком диапазоне внешних воздействий, что подтверждено соответствующими испытаниями.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с²
• Механические удары одиночного действия: ускорение до 10000 м/с²
• Механические удары многократного действия: ускорение до 1500 м/с²
• Рабочая температура: от минус 60 °C до плюс 70 °C
• Атмосферное давление: пониженное

Изделие сохраняет работоспособность при значительных механических нагрузках и в условиях пониженного атмосферного давления, что позволяет применять его в аппаратуре, эксплуатируемой в жестких климатических и вибрационных условиях.

Применение

Соединитель СШР36П15ЭШ5 широко используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежное соединение и разъединение электрических цепей, необходимое при монтаже, настройке и ремонте оборудования. Приборное исполнение розетки позволяет стационарно закреплять ее на корпусах устройств, а конструкция гайки патрубка рассчитана на подключение экранированного кабеля.
