Назначение соединителя СШР36П15ЭШ3

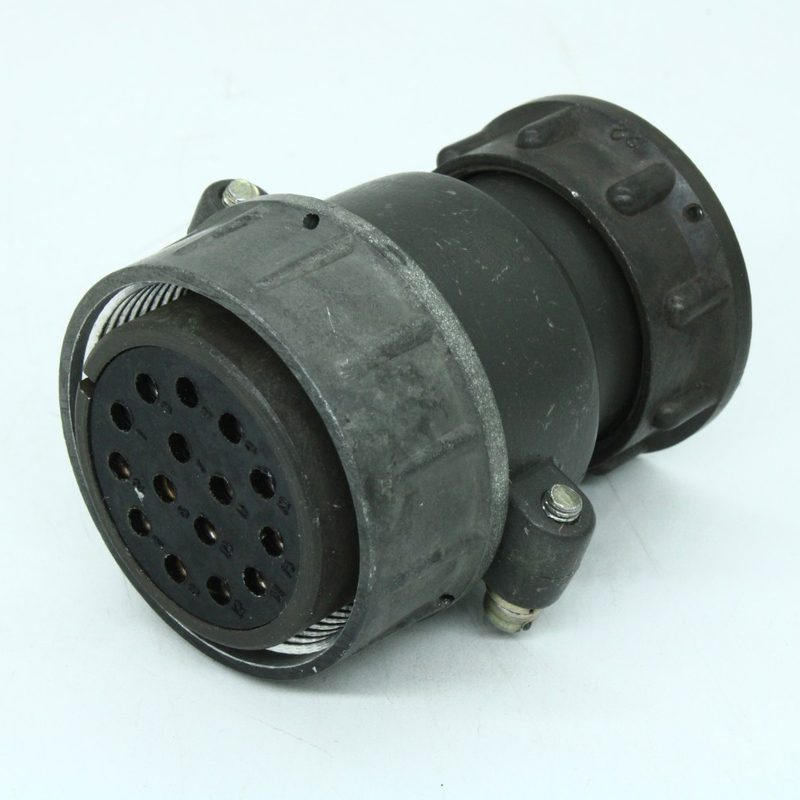

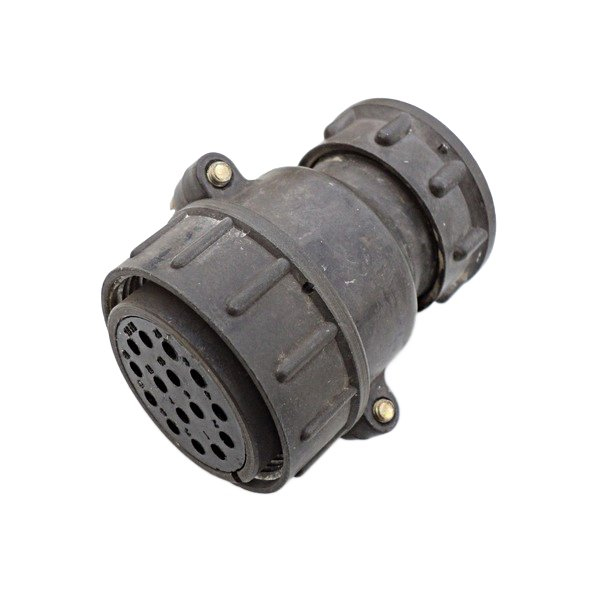

Соединитель СШР36П15ЭШ3 представляет собой розетку прямоугольной формы, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на напряжение до 850 В и служит для организации разъёмного соединения компонентов радиоэлектронной аппаратуры. Основная сфера применения — информационные цепи управления и цепи электропитания, где требуется стабильный электрический контакт при компактном монтаже.

Конструкция допускает использование соединителя как для печатного, так и для объёмного монтажа, что расширяет возможности его интеграции в различные узлы и блоки оборудования. Розетка ориентирована на применение в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.

Подтверждённые технические особенности

Соединитель СШР36П15ЭШ3 обладает следующими характеристиками, подтверждёнными каталожными данными:

• Тип изделия: розетка прямоугольного соединителя.
• Шаг контактов: 3 мм.
• Рабочий ток на контакт: до 3 А.
• Максимальное рабочее напряжение: 850 В.
• Частотный диапазон: до 3 МГц для цепей переменного тока.
• Температурный диапазон эксплуатации: от минус 60 до плюс 105 градусов Цельсия.
• Количество контактов: вариант 15 (в соответствии с обозначением).
• Варианты монтажа: печатный и объёмный.

Высокая электрическая прочность изоляции обеспечивает безопасную эксплуатацию соединителя при заявленных напряжениях. Прямоугольная форма корпуса способствует рациональной компоновке при групповой установке нескольких соединителей на одной плате или панели.

Применение

СШР36П15ЭШ3 применяется в радиоэлектронном оборудовании, где необходимо надёжное разъёмное соединение информационных и питающих цепей. Изделие востребовано в следующих областях:

• Промышленная электроника и автоматизированные системы управления.
• Измерительное и контрольно-диагностическое оборудование.
• Аппаратура связи и телекоммуникационные устройства.
• Бортовая и наземная радиоэлектронная аппаратура.

Широкий температурный диапазон позволяет эксплуатировать соединитель в условиях значительных перепадов температур, включая неотапливаемые помещения и климатические зоны с суровыми условиями. Компактный шаг контактов 3 мм обеспечивает высокую плотность монтажа, что особенно важно для малогабаритных электронных блоков.

Особенности монтажа и эксплуатации

Розетка СШР36П15ЭШ3 может монтироваться на печатную плату методом пайки выводов, а также устанавливаться при объёмном монтаже внутри приборных корпусов. При выборе ответной части необходимо учитывать тип соединителя и количество контактов, чтобы обеспечить корректное сочленение и необходимую механическую фиксацию.

При эксплуатации следует соблюдать заявленные электрические параметры: ток на контакт не более 3 А и напряжение до 850 В. Высокая электрическая прочность изоляции позволяет использовать соединитель в цепях с повышенными требованиями к безопасности. Изделие рассчитано на многократные циклы сочленения и расчленения при условии соблюдения правил монтажа и эксплуатации.
