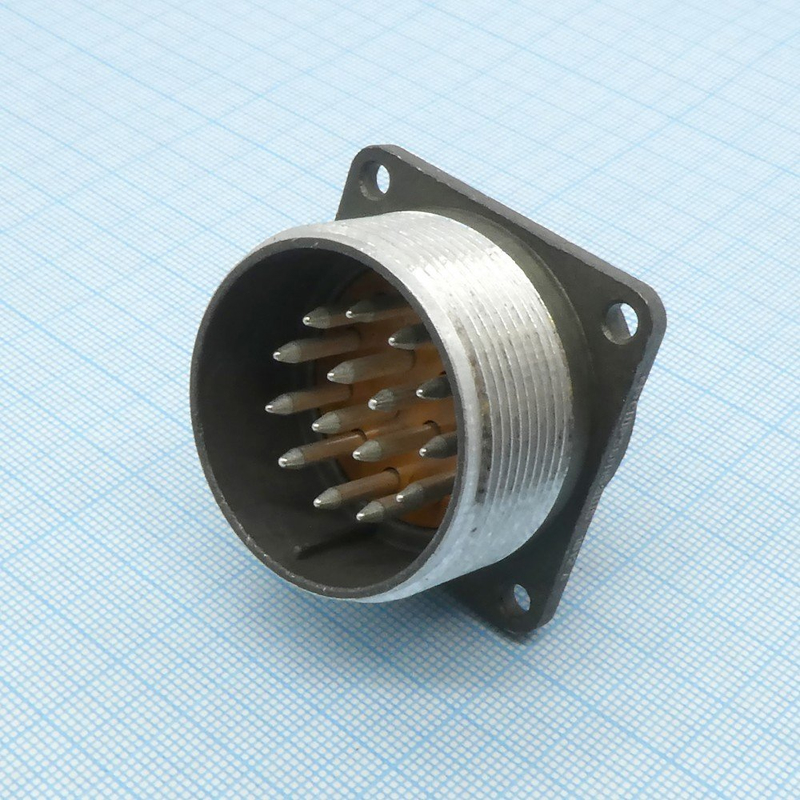

СШР36П15ЭГ5 — это типовая кабельная вилка одного из вариантов цилиндрического низкочастотного соединителя серии СШР, применяемого в радиоэлектронной аппаратуре и промышленных устройствах. Она работает в паре с соответствующей розеткой таким же условным обозначением.

Назначение и применение

СШР36П15ЭГ5 предназначена для соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Обычно используется внутри аппаратуры и приборов, а также на внешних магистралях, если их защищают от пыли и влаги.

Конструкция и маркировка

Соединитель цилиндрический, негерметичный, с прямым патрубком (код «П» в обозначении).

• «СШР» — тип соединителя.

• «36» — условный размер корпуса.

• «15» — количество контактов.

• «Э» — наличие гайки патрубка для экранированного кабеля.

• «Г» — вилка (кабельный вариант).

• «5» — сочетание контактов в гнёздах.

Электрические параметры

• Количество контактов — 15, диаметр контактных пар обычно около 2,5 мм.

• Максимальный ток на одиночный контакт — порядка 22,5 А (в ряде источников указывается и до 35 А на отдельные контакты, в зависимости от исполнения).

• Сопротивление контактов — не более 1,3 мОм.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механическая и климатическая стойкость

Соединитель рассчитан на сочетание механических нагрузок и жёстких условий эксплуатации:

• Диапазон рабочих температур обычно от −60 до +70 °C.

• Количество сочленений/расчленений не менее 500 циклов.

• Синусоидальная вибрация: ускорение до 300 м/с² (до 30 g) в диапазоне частот от 1 до 5000 Гц.

• Стойкость к ударным и линейным перегрузкам (по разным источникам — единицы тысяч м/с²).

Дополнительные особенности

• Минимальная наработка — порядка 1000 часов.

• Срок сохраняемости составляет 15–25 лет в зависимости от источника и условий хранения. Описание

  Назначение и область применения

  СШР36П15ЭГ5 — это типовая кабельная вилка цилиндрического низкочастотного соединителя серии СШР, предназначенная для работы в составе радиоэлектронной аппаратуры и промышленных устройств. Изделие применяется для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Вилка рассчитана на эксплуатацию внутри приборов и аппаратуры, а также на внешних магистралях при условии защиты от пыли и влаги.

  Соединитель работает в паре с ответной розеткой, имеющей такое же условное обозначение. Конструкция предусматривает прямой патрубок для кабельного монтажа и наличие гайки патрубка, что позволяет использовать экранированный кабель. Благодаря цилиндрической форме и продуманному сочетанию контактных элементов вилка обеспечивает надёжное сочленение и стабильный электрический контакт в условиях механических нагрузок.

  Конструктивные особенности и маркировка

  Расшифровка обозначения СШР36П15ЭГ5 даёт полное представление о конструктивных особенностях изделия:

  • СШР — тип цилиндрического низкочастотного соединителя;
  • 36 — условный размер корпуса;
  • П — прямой патрубок для кабельного ввода;
  • 15 — количество контактов;
  • Э — наличие гайки патрубка, рассчитанной на экранированный кабель;
  • Г — вилка, кабельный вариант исполнения;
  • 5 — сочетание контактов в гнёздах.

  Корпус соединителя выполнен из материалов, устойчивых к механическим воздействиям и сохраняющих свои свойства в широком диапазоне температур. Контактные пары имеют диаметр порядка 2,5 мм, что обеспечивает стабильное прохождение тока и низкое переходное сопротивление.

  Электрические и механические параметры

  Вилка СШР36П15ЭГ5 рассчитана на коммутацию цепей с током до 22,5 А на одиночный контакт. В зависимости от конкретного исполнения и условий эксплуатации отдельные источники допускают токовые нагрузки до 35 А на отдельные контакты. Сопротивление контактов не превышает 1,3 мОм, что гарантирует минимальные потери в месте соединения. Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях, что подтверждает высокую надёжность разделения токоведущих цепей.

  Стойкость к внешним воздействиям

  Изделие адаптировано к эксплуатации в сложных условиях, что подтверждается следующими характеристиками:

  • диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия;
  • количество циклов сочленения и расчленения — не менее 500;
  • синусоидальная вибрация с ускорением до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц;
  • стойкость к ударным и линейным перегрузкам, значения которых по разным источникам достигают единиц тысяч метров на секунду в квадрате.

  Надёжность и срок службы

  Минимальная наработка соединителя составляет порядка 1000 часов, что подтверждает его пригодность для длительной эксплуатации в составе ответственного оборудования. Срок сохраняемости при соблюдении условий хранения достигает 15–25 лет в зависимости от источника данных и конкретных условий. Вилка поставляется в количестве 16 штук, что удобно для комплектации партий оборудования и проведения планового технического обслуживания.

  СШР36П15ЭГ5 сочетает проверенную временем конструкцию серии СШР с кабельными выводами, ориентированными на экранированные линии. Изделие подходит для замены аналогичных соединителей в действующей аппаратуре и для комплектации новых устройств, где требуется надёжная разъёмная коммутация с защитой от помех и стабильными параметрами в широком диапазоне внешних воздействий.
