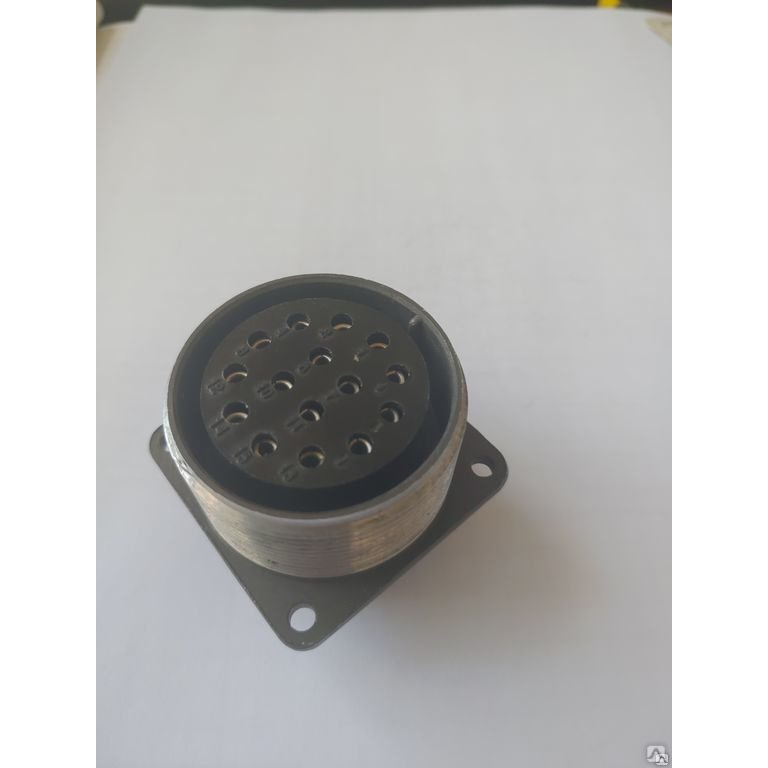

Соединитель СШР36П15ЭГ5 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 15

• Максимальная токовая нагрузка : 250 А (на одиночный контакт — до 35 А)

• Сопротивление контактов : не более 1,3 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Количество сочленений-расчленений : 500

• Минимальная наработка : 1000 часов

• Срок сохраняемости : 25 лет

Условия эксплуатации

• Температурный диапазон : от -60 °C до +70 °C

• Ускорение при механическом ударе :

  • Одиночное действие: 10000 м/с?

  • Многократное действие: 1500 м/с?

• Атмосферное пониженное давление : 1,3·10^-4 Па

Конструкция и применение

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов. Контакты покрыты серебром для улучшения проводимости. Он используется в различных областях, включая измерительные приборы и радиоэлектронную аппаратуру, обеспечивая надежное соединение в узлах и блоках.

Данный разъем подходит для внутреннего и наружного применения при условии защиты от пыли и влаги.
