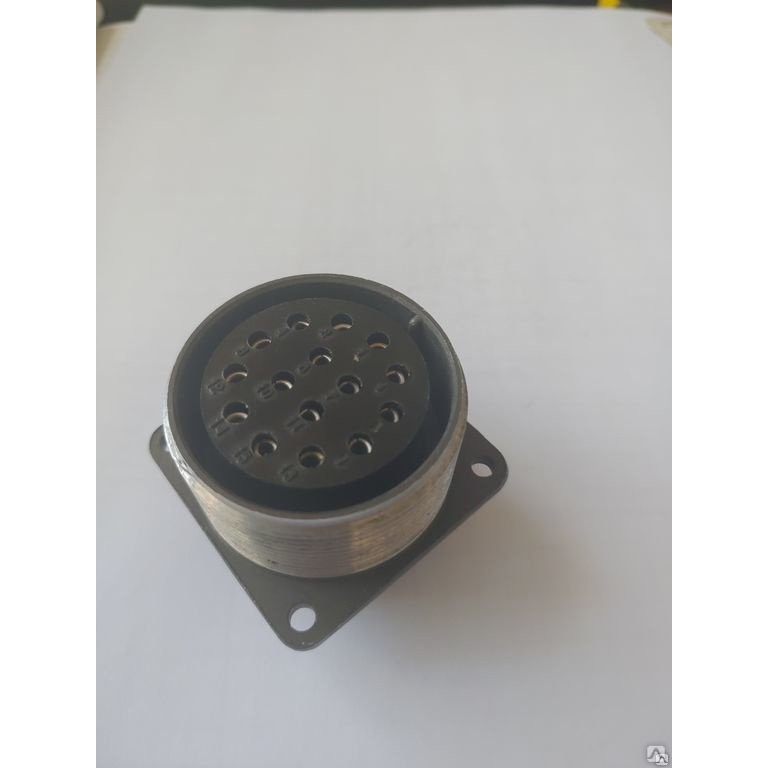

Соединитель СШР36П15ЭГ5 ( розетка ) представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 850 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Сопротивление контактов : не более 1,3 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Максимальная токовая нагрузка : 250 А (на одиночный контакт — 35 А).
• Количество сочленений-расчленений : 500.
• Минимальная наработка : 1000 часов.
• Срок сохраняемости : 25 лет.

Условия эксплуатации

• Температурный диапазон : от -60 °C до +70 °C.
• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение — до 300 м/с?.
• Механический удар :
  • Одиночного действия: ускорение до 10000 м/с?.
  • Многократного действия: ускорение до 1500 м/с?.

Конструкция

Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Контакты покрыты серебром для повышения проводимости и защиты от коррозии. Блочная часть соединителей изготавливается без патрубков, в то время как кабельная часть может иметь прямой или угловой патрубок. Этот разъем используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения, что делает его универсальным решением для различных применений в электронике.
