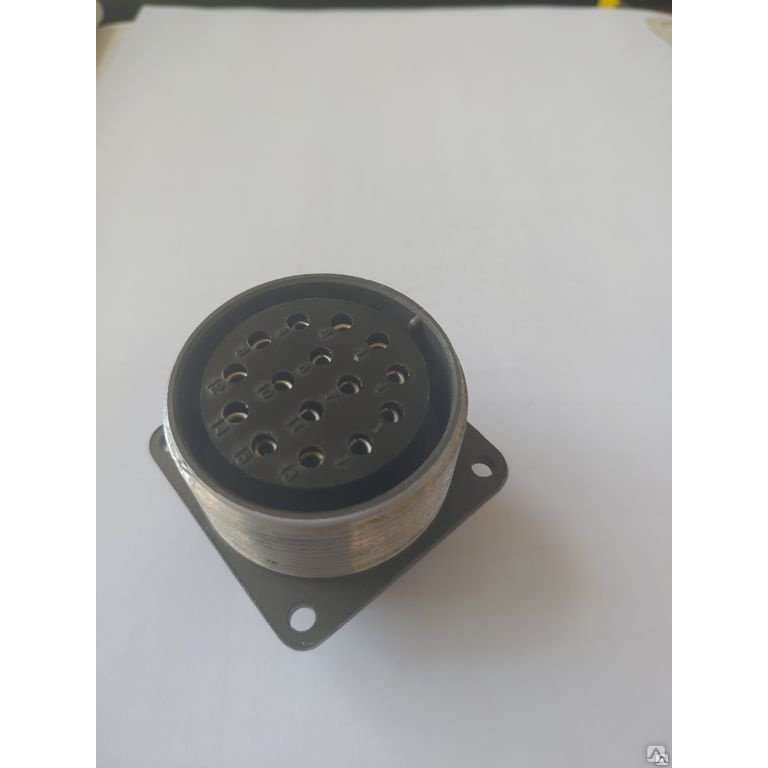

Соединитель СШР36П15ЭГ5 — это негерметичный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Общая информация :

• Соединители СШР состоят из двух частей: вилки и розетки, которые могут быть приборными (блочными) или кабельными.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Предназначены для монтажа экранированным кабелем и для внутреннего монтажа в исполнении УХЛ.

• Контакты имеют покрытие из серебра.

Расшифровка условного обозначения СШР36П15ЭГ5 :

• СШР — тип соединителя.

• 36 — условный размер корпуса.

• П — конструктивное исполнение. Для приборной части: П — без патрубка; для кабельной части: П — с прямым патрубком.

• 15 — количество контактов.

• Э — вид гайки патрубка для экранированного кабеля.

• Г — вид контактов. Для приборной части: Г — розетка, Ш — вилка ; для кабельной части: Ш — розетка, Г — вилка.

• 5 — обозначение сочетания контактов (условное число).

Технические характеристики :

• Максимальное рабочее напряжение постоянного тока: не более 850 В.

• Максимальная токовая нагрузка на одиночный контакт: 22,5 А или 35 А.

• Сопротивление контактов: не более 1,3 мОм или 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5
