Назначение и область применения

СШР361Ш представляет собой негерметичный электрический разъём серии ШР (СШР), предназначенный для использования в силовых и сигнальных цепях постоянного и переменного тока. Изделие обеспечивает быстрое ручное соединение и разъединение кабелей и проводов в электропроводках промышленного, электротехнического и общепромышленного оборудования. Разъём применяется как в стационарных, так и в мобильных установках, где важны надёжность электрического контакта и устойчивость к механическим воздействиям, а герметизация соединения не требуется.

Климатическое исполнение У/УХЛ позволяет эксплуатировать соединитель в условиях умеренного климата при температурах, соответствующих требованиям ГОСТ и заводским техническим условиям. СШР361Ш востребован в распределительных устройствах, блоках управления, испытательных стендах, передвижных электроустановках и цепях подключения технологического оборудования.

Электрические и механические параметры

Соединители серии ШР рассчитаны на работу в электрических цепях с напряжением до примерно 850 В (амплитудное значение) постоянного и переменного тока. Допустимый частотный диапазон достигает нескольких мегагерц, что расширяет сферу применения изделия в высокочастотных сигнальных линиях. Сопротивление изоляции в нормальных климатических условиях составляет не менее нескольких тысяч мегаом, что обеспечивает высокую электрическую прочность, снижает вероятность пробоя и гарантирует безопасность обслуживающего персонала.

Токоведущие контакты изготавливаются из меди с покрытием серебром или никелем. Такое покрытие снижает переходное сопротивление в месте сочленения, улучшает коррозионную стойкость и стабильность электрических характеристик при многократных циклах соединения и разъединения. Разъём выдерживает несколько сотен циклов сочленения-расчленения и обладает ресурсом наработки не менее 1000 часов, что подтверждает его пригодность для регулярного включения и отключения в процессе эксплуатации.

Конструктивные особенности

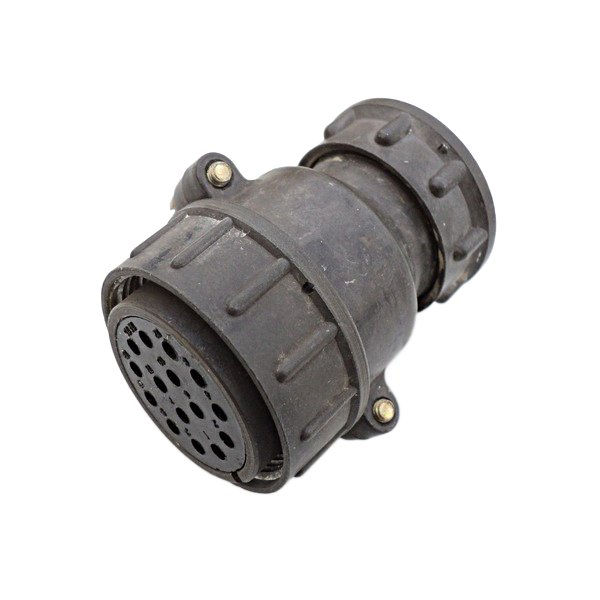

Конструкция СШР361Ш состоит из двух ответных частей — вилки и розетки, которые соединяются посредством резьбовой стыковки. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей, исключает самопроизвольное расчленение при вибрациях и механических нагрузках, а также упрощает процесс соединения в труднодоступных местах. Одношпоночная поляризация исключает ошибочное подключение контактов и гарантирует правильное совмещение частей при каждой сборке.

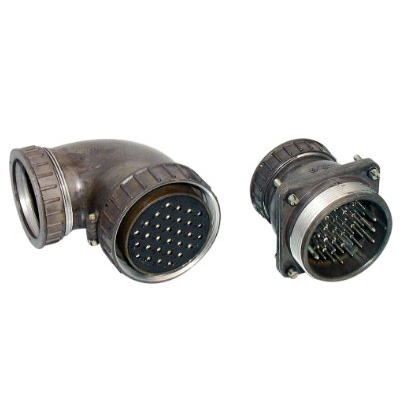

Корпус разъёма может выполняться в прямом или угловом варианте, что позволяет подобрать оптимальную конфигурацию для конкретной схемы монтажа и условий прокладки кабельных линий. Отсутствие герметизации упрощает конструкцию и снижает массу изделия, при этом сохраняются высокие показатели механической прочности и электрической изоляции. Применяемые материалы корпуса и контактной группы устойчивы к воздействию умеренных климатических факторов, характерных для исполнения У/УХЛ.

Эксплуатационные преимущества и рекомендации по использованию

СШР361Ш сочетает проверенную временем конструкцию серии ШР с практичностью применения в самых разных электрических схемах. Среди ключевых эксплуатационных особенностей можно выделить:

• надёжную резьбовую фиксацию ответных частей, исключающую самопроизвольное расчленение;
• стабильное переходное сопротивление за счёт серебряного или никелевого покрытия контактов;
• устойчивость к многократным циклам соединения и разъединения без потери электрических характеристик;
• широкий диапазон рабочих напряжений и частот, позволяющий использовать разъём в силовых и сигнальных цепях;
• простоту монтажа и обслуживания в составе промышленного и электротехнического оборудования.

Разъём предназначен для использования в умеренном климате и не рассчитан на эксплуатацию в условиях повышенной влажности, запылённости или прямого воздействия агрессивных сред без дополнительной защиты. При подборе ответных частей следует учитывать тип корпусного исполнения (прямое или угловое) и соответствие по шпоночной поляризации, что гарантирует совместимость и корректную работу пары вилка-розетка. СШР361Ш является надёжным решением для стационарного и мобильного электрооборудования, где важна стабильность контакта и длительный срок службы при регулярной коммутации.
