Назначение изделия

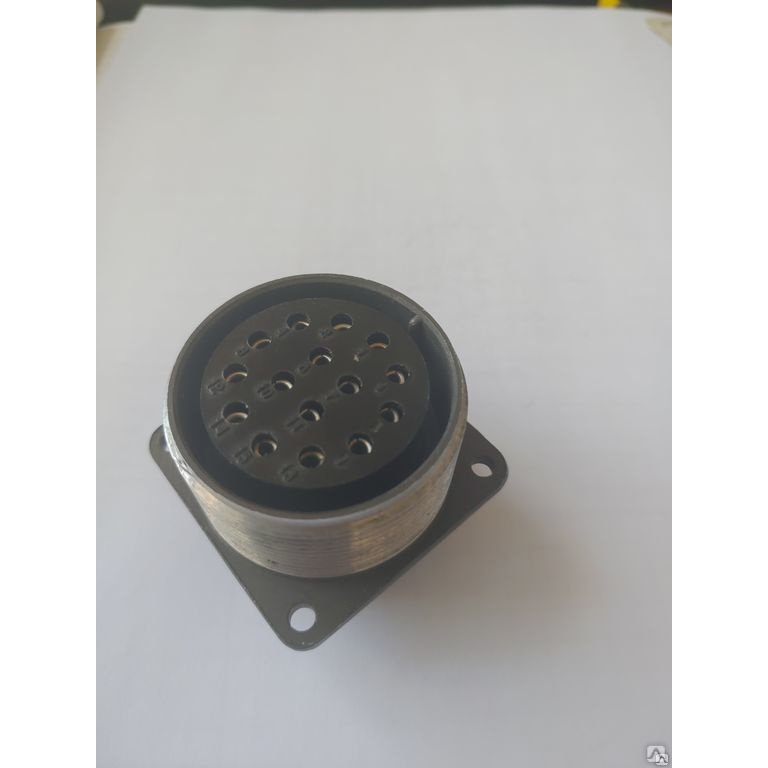

СШР36-П1ЭГ представляет собой разъём приборной части из серии низкочастотных цилиндрических соединителей общего назначения. Он создан для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории СШР36 и используется там, где требуется стабильный электрический контакт при эксплуатации в условиях переменных механических и климатических нагрузок.

Конструктивное исполнение без патрубка позволяет монтировать разъём непосредственно на корпус прибора или панель, что делает его удобным для компоновки аппаратуры с высокой плотностью размещения элементов. Благодаря одношпоночному шлицевому соединению обеспечивается фиксированная ориентация ответной части, исключающая ошибочное подключение.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР36-П1ЭГ несёт в себе полную информацию о типе и ключевых параметрах соединителя:

• СШР — тип соединителя: сборка розетки;
• 36 — условный размер корпуса;
• П — конструктивное исполнение без патрубка, то есть приборная часть;
• 1 — количество контактов, диаметр каждого составляет 1,5 мм;
• Э — покрытие контактов: серебро;
• Г — одношпоночное шлицевое соединение.

Одношпоночная конструкция направляющего элемента гарантирует правильное сопряжение с ответной кабельной частью и защищает контакты от повреждения при неверной попытке соединения. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость в условиях повышенной влажности.

Технические характеристики

Соединитель рассчитан на длительную работу с токовой нагрузкой до 10 А на контакт диаметром 1,5 мм. Общее рабочее напряжение достигает 850 В амплитудного значения при частоте до 3 МГц, что допускает применение в цепях как постоянного, так и переменного тока в низкочастотном диапазоне.

Изделие сохраняет работоспособность при следующих внешних воздействиях:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 30 g;
• механические удары многократного действия с ускорением до 500 g;
• температура окружающей среды от минус 60 до плюс 60 °C;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па.

Электрические параметры подтверждаются следующими значениями: сопротивление электрического контакта не превышает 1 мОм, сопротивление изоляции составляет не менее 5000 МОм. Ресурс изделия — 500 циклов соединений-расчленений и 1000 часов наработки. Корпус негерметичный, контакты изготавливаются из серебра или никеля.

Применение и монтаж

Разъём ориентирован на использование в аппаратуре с климатическим исполнением УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Монтаж осуществляется методом пайки в объёмном монтаже: контакты приборной части припаиваются к проводникам или платам внутри корпуса устройства. Это обеспечивает высокую механическую прочность соединения и минимальное переходное сопротивление в точке пайки.

СШР36-П1ЭГ востребован в измерительной технике, блоках питания, системах автоматики и промышленной электронике, где требуется надёжный разъёмный контакт с малым числом цепей и высокой токовой нагрузкой на единичный контакт. Благодаря компактному приборному исполнению и одноконтактной схеме он подходит для сетевых вводов, подключения сигнальных линий и цепей питания малогабаритных устройств.
