Назначение и область применения

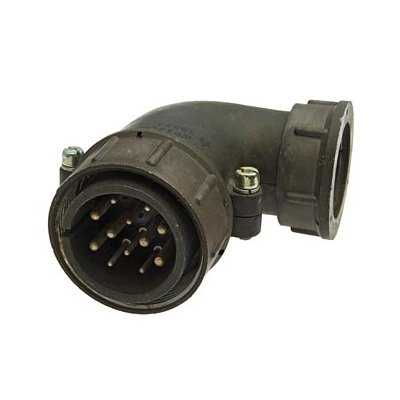

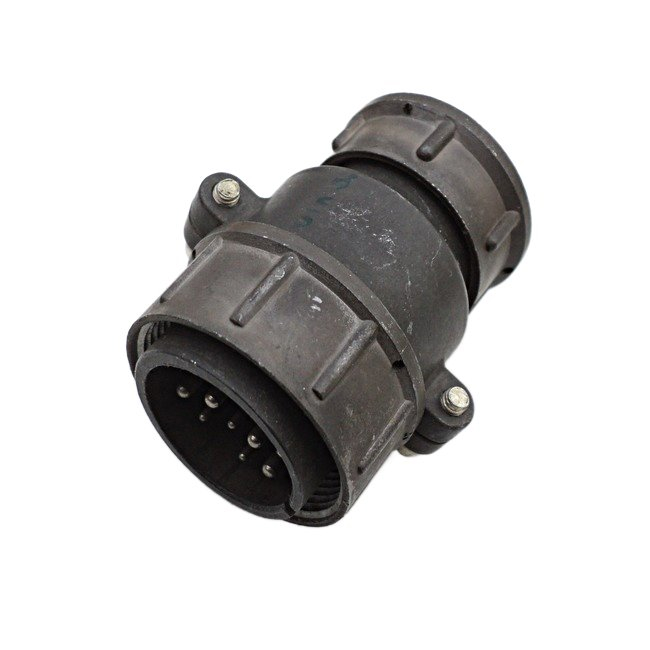

СШР32У1ЭГ представляет собой вилку электрического соединителя серии СШР, предназначенную для коммутации электрических цепей в условиях повышенных требований к надёжности и герметичности. Изделие применяется в авиационной технике, промышленном оборудовании и корабельных системах, где требуется стабильное соединение экранированных кабелей.

Конструкция разъёма рассчитана на эксплуатацию внутри помещений и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги. Климатическое исполнение УХЛ расширяет допустимый температурный диапазон применения и обеспечивает работоспособность в регионах с умеренным и холодным климатом.

Расшифровка обозначения

Маркировка СШР32У1ЭГ содержит информацию о конструктивных особенностях изделия:

• СШР — тип соединителя с повышенными требованиями к герметичности;
• 32 — условный размер корпуса;
• У — исполнение с угловым патрубком;
• 1 — количество контактов и их сочетание;
• Э — предназначен для экранированного кабеля;
• Г — вилка (мужской разъём).

Технические характеристики

Изделие оснащено контактами диаметром 1,5 или 2,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Сопротивление изоляции составляет не менее 5000 МОм.

Разъём рассчитан на работу при напряжении до 850 В постоянного тока. Механическая износостойкость подтверждена ресурсом 500 сочленений-расчленений и наработкой 1000 часов. Срок сохраняемости изделия — не менее 15 лет при соблюдении условий хранения.

Условия эксплуатации

СШР32У1ЭГ сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура окружающей среды от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия;
• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• ударные воздействия с ускорением до 5000 метров на секунду в квадрате;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля.

Применение с экранированным кабелем

Исполнение с индексом «Э» предусматривает конструктивные элементы для надёжного подключения экранированного кабеля. Угловой патрубок (исполнение «У») позволяет оптимально организовать прокладку кабельной трассы в условиях ограниченного пространства, что особенно важно при монтаже на подвижных объектах и в плотных компоновках оборудования.

Данный соединитель предназначен для ответственного применения, где отказ электрического соединения может привести к нарушению работы систем. Совокупность технических параметров и стойкости к механическим и климатическим воздействиям делает изделие пригодным для долговременной эксплуатации в составе бортовых и промышленных систем.
