Назначение и область применения

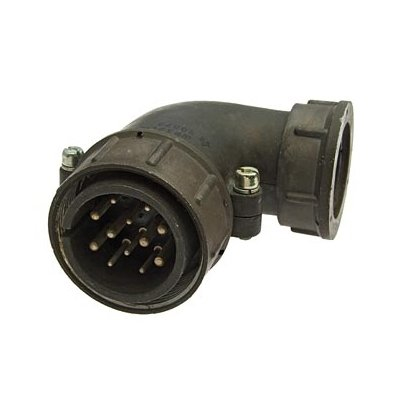

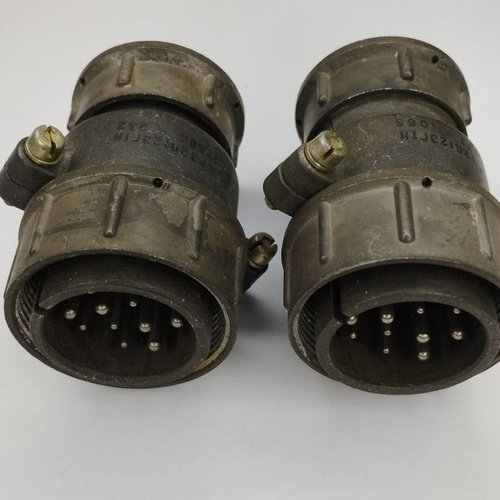

СШР32У12ЭГ1 ВИЛКИ «5» представляет собой низкочастотный цилиндрический соединитель вилочного типа, который используется для создания разъёмных электрических соединений в радиоэлектронной и электротехнической аппаратуре. Устройство рассчитано на установку в кабельной части линий связи и питания. Серия СШР32, к которой относится данное изделие, широко применяется в оборудовании общего и специального назначения, где требуется надёжная коммутация цепей постоянного и переменного тока.

Соединитель предназначен для эксплуатации внутри помещений, а также может применяться на открытом воздухе при условии обеспечения дополнительной защиты от пыли и влаги. Изделие ориентировано на работу с частотами до нескольких мегагерц, что позволяет использовать его не только в силовых, но и в сигнальных цепях. Конструкция вилки предусматривает угловой патрубок, обозначаемый индексом «У», и наличие гайки для экранированного кабеля, на что указывает символ «Э» в названии. Соединитель обеспечивает резьбовое сочленение с ответной частью, что гарантирует стабильный электрический контакт даже при вибрационных и ударных нагрузках.

Конструктивные особенности

Корпус изделия имеет условный размер 32, что определяет габаритные и присоединительные характеристики. Количество контактов составляет 12, поэтому соединитель подходит для многопроводных кабельных сборок. Монтаж контактов выполняется методом пайки, а объёмное исполнение упрощает подключение проводников при сборке кабельной части.

• Тип соединителя: вилка кабельная с угловым патрубком
• Защита кабеля: гайка для экранированного кабеля
• Способ соединения: резьбовое сочленение
• Число контактов: 12
• Монтаж контактов: пайка, объёмное исполнение

Обозначение «5» в наименовании относится к сочетанию контактов или конкретному варианту исполнения, установленному в соответствии с ГОСТ или техническими условиями. Приёмка «5» указывает на категорию контроля качества, соответствующую требованиям для изделий данного класса.

Электрические параметры

Соединитель рассчитан на работу с токами до 10 А на контактах диаметром 1,5 мм и до 2,5 А на контактах диаметром 2,5 мм. Максимальное рабочее напряжение постоянного тока достигает 850 В, что обеспечивает широкий диапазон применения в низковольтных цепях. Сопротивление контактного перехода составляет порядка 2,5 мОм для контактов 1,5 мм и около 1 мОм для контактов 2,5 мм. Это способствует снижению потерь и нагрева в местах соединения.

Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм в нормальных климатических условиях, что гарантирует высокую степень защиты от утечек тока и пробоя изоляции. Подобные характеристики важны при использовании соединителя в измерительной аппаратуре и устройствах с повышенными требованиями к целостности сигнала.

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность при температуре окружающей среды от −60 до +60 градусов Цельсия. С учётом перегрева контактов диапазон смены температур расширяется до −60…+110 градусов Цельсия, что позволяет использовать соединитель в сложных климатических и производственных условиях. Устройство выдерживает значительные механические воздействия: синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с², а также линейные нагрузки.

• Температурный диапазон эксплуатации: от −60 до +60 градусов Цельсия
• Расширенный диапазон с учётом перегрева: от −60 до +110 градусов Цельсия
• Вибрация: от 1 до 5000 Гц, ускорение до 300 м/с²
• Одиночные удары: до 5000 м/с²
• Количество циклов сочленения-расчленения: до 500
• Минимальная наработка: около 1000 часов

Высокий механический ресурс и температурная стойкость делают СШР32У12ЭГ1 ВИЛКИ «5» подходящим решением для аппаратуры, эксплуатируемой в условиях транспортных вибраций, промышленных установок и подвижных узлов оборудования.
