Назначение и область применения

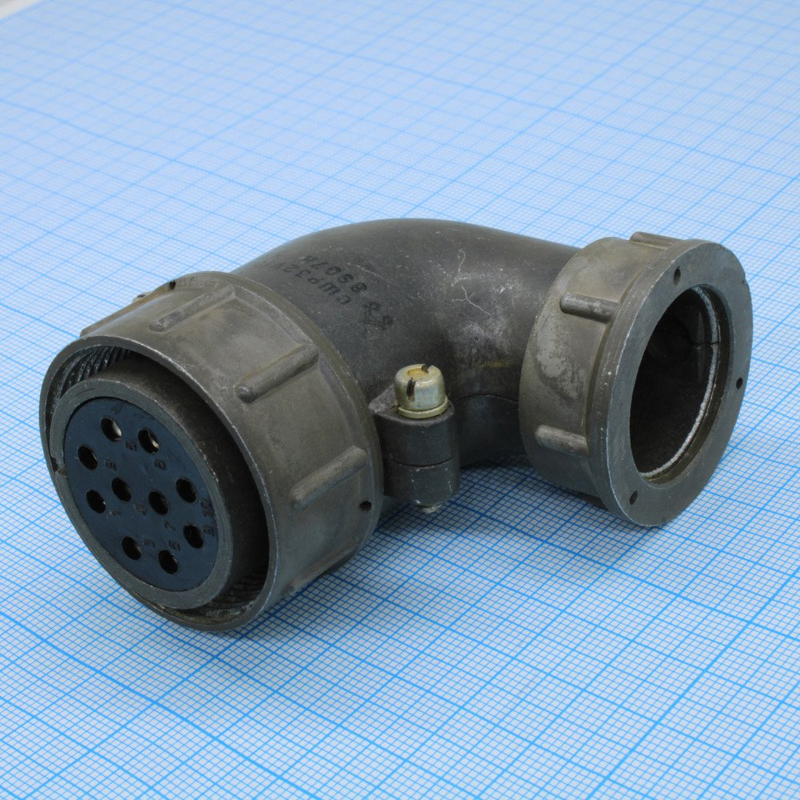

Соединитель СШР32У10Ш4 представляет собой цилиндрический низкочастотный разъём общего назначения, относящийся к серии соединителей типа СШР (совмещённая штепсельная розетка). Изделие является розеткой с кабельным угловым патрубком и предназначено для монтажа в электрических цепях постоянного и переменного тока.

Разъём применяется в радиоэлектронной и электрической аппаратуре для организации внутренних и наружных соединений. При обеспечении дополнительной защиты от пыли и влаги допускается эксплуатация изделия в условиях внешних воздействий, характерных для промышленного оборудования и полевой аппаратуры. Благодаря угловому исполнению патрубка соединитель удобен для установки в ограниченном пространстве корпусов приборов, где прямая прокладка кабеля затруднена.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР32У10Ш4 содержит полную информацию о конструктивном исполнении изделия:

• СШР — тип соединителя: штепсельный, совмещённый, допускающий соединение вилки и розетки;
• 32 — условный размер корпуса разъёма;
• У — конструктивное исполнение с угловым патрубком;
• 10 — количество контактов в розетке;
• Ш4 — часть соединителя Ш (розетка) с сочетанием контактов 4.

Корпус разъёма выполнен негерметичным и рассчитан на применение при нормальном атмосферном давлении, а также при пониженном давлении вплоть до значений порядка 1,3 умноженное на 10 в минус четвёртой степени Па. Патрубок оснащён экранирующей гайкой, обеспечивающей подключение экрана кабеля, что особенно важно при работе с экранированными проводниками в условиях электромагнитных помех.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основные параметры изделия:

• количество контактов — 10;
• рабочий ток — до 25 А на контакты;
• рабочий диапазон температур — приблизительно от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов;
• климатическое исполнение — соответствует исполнению УХЛ для внутреннего и наружного применения при условии внешней защиты.

Конструкция соединителя обеспечивает устойчивость к вибрационным нагрузкам в диапазоне частот до 5000 Гц, а также к механическим ударам и линейным нагрузкам, типичным для радиоэлектронной аппаратуры и промышленного оборудования.

Монтаж и совместимость

Соединитель СШР32У10Ш4 предназначен для сочленения с ответной вилкой соответствующего типоразмера серии СШР32. При сборке пары необходимо учитывать сочетание контактов и условный размер корпуса 32, что обеспечивает корректное соединение и надёжный электрический контакт по всем десяти цепям.

Угловая конструкция патрубка позволяет минимизировать занимаемое пространство внутри корпуса устройства и упрощает укладку экранированного кабеля. Экранирующая гайка обеспечивает целостность экрана в месте ввода кабеля, снижая влияние внешних электромагнитных помех на передаваемые сигналы и питающие цепи. Изделие сохраняет работоспособность в широком диапазоне температур и при значительных механических воздействиях, что делает его пригодным для применения в аппаратуре, эксплуатируемой в жёстких условиях.
