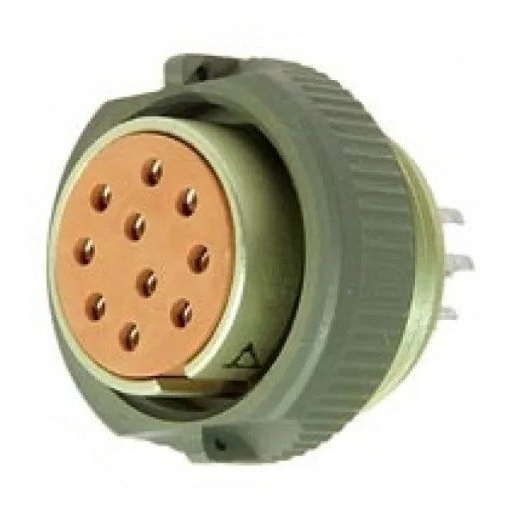

СШР32У10ЭШ4 представляет собой кабельную угловую розетку серии соединителей СШР, предназначенную для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это негерметичный цилиндрический низкочастотный разъем общего назначения, который используется для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Розетка имеет 10 контактов, условный размер корпуса 32, рабочий ток до 25 А и сопротивление контактов не более 1,3 мОм. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, а количество циклов сочленения-расчленения достигает 500. Хвостовики контактов подходят для проводов сечением до 3 мм², наработка на отказ — не менее 1000 часов.

Эта угловая розетка с патрубком для экранированного кабеля (обозначение "ЭШ") обеспечивает устойчивость к вибрации (1–5000 Гц, ускорение до 300 м/с²), ударам (до 5000 м/с²) и линейным нагрузкам (до 2000 м/с²). Климатическое исполнение УХЛ позволяет применять ее внутри помещений или снаружи при защите от пыли и влаги.

Расшифровка обозначения

• СШР — тип соединителя (цилиндрический).

• 32 — условный размер корпуса.

• У — угловое конструктивное исполнение (с угловым патрубком).

• 10 — количество контактов.

• Э — гайка патрубка для экранированного кабеля.

• Ш — розетка (кабельная часть).

• 4 — сочетание контактов.

Условия эксплуатации

Соединитель подходит для узлов и блоков аппаратуры специального и общего назначения, включая электро- и контрольно-измерительные приборы. Срок сохраняемости — не менее 15 лет. Он состоит из двух частей — вилки и розетки, что упрощает монтаж и разъем.
