Назначение и область применения

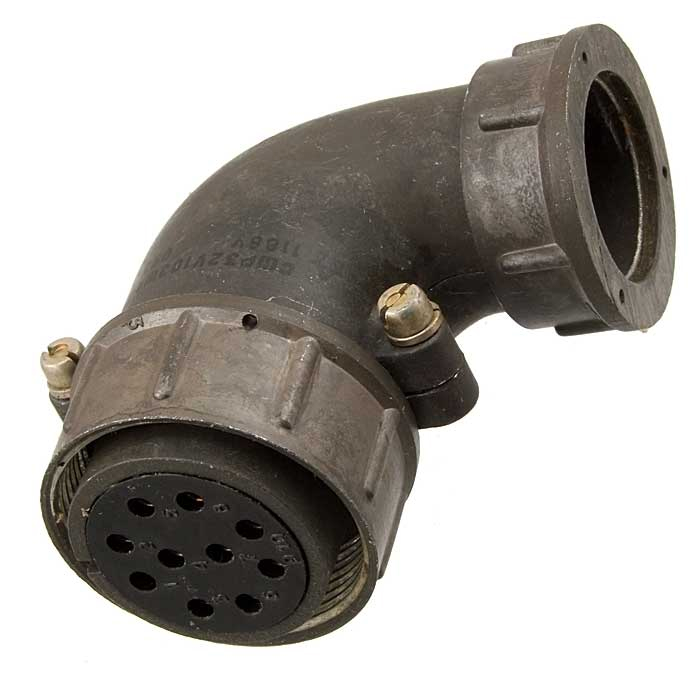

Соединитель СШР32У10ЭШ4 представляет собой низкочастотный негерметичный разъем кабельного типа с угловым исполнением корпуса. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Розетка кабельная угловая применяется в составе радиоэлектронной и радиотехнической аппаратуры, обеспечивая надежное соединение и разъединение электрических цепей в стационарных и подвижных установках.

Конструкция с угловым патрубком позволяет экономить место при монтаже и удобно подводить кабель в ограниченном пространстве. Исполнение с гайкой патрубка типа Э ориентировано на использование экранированного кабеля, что важно для защиты сигнальных цепей от внешних электромагнитных помех. Розетка рассчитана на длительную эксплуатацию в составе блоков, стоек и шкафов радиоэлектронного оборудования, где требуется частая коммутация и стабильность электрических параметров.

Подтверждённые технические особенности

Изделие имеет следующие конструктивные и электрические характеристики, определяющие его функциональные возможности:

• Тип соединителя — СШР, условный размер корпуса — 32.
• Количество контактов — 10, покрытие контактов — серебро.
• Конструктивное исполнение — У, с угловым патрубком.
• Вид гайки патрубка — Э, для экранированного кабеля.
• Сочетание контактов — 4.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка — 25 А на общий контакт, до 35 А на одиночный контакт.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка кабельная угловая рассчитана на работу в широком диапазоне температур окружающей среды от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Максимальная температура перегрева контактов допускается до плюс 110 градусов Цельсия. Такие показатели позволяют применять соединитель как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, на открытых площадках под навесом и в условиях умеренно холодного климата.

Изделие устойчиво к механическим воздействиям. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате. По ударным нагрузкам соединитель сохраняет работоспособность при одиночном ударе с ускорением до 10000 метров на секунду в квадрате и при многократных ударах с ускорением до 1500 метров на секунду в квадрате. Это подтверждает пригодность розетки для аппаратуры, эксплуатируемой на подвижных объектах и в условиях вибрационных и ударных нагрузок.

Структура условного обозначения

Обозначение СШР32У10ЭШ4 расшифровывается по установленной схеме и позволяет однозначно идентифицировать конструктивные признаки изделия:

1. СШР — тип соединителя.
2. 32 — условный размер корпуса.
3. У — конструктивное исполнение с угловым патрубком.
4. 10 — количество контактов.
5. Э — исполнение для экранированного кабеля.
6. Ш — часть соединителя, розетка.
7. 4 — обозначение сочетания контактов.

Благодаря сочетанию серебряного покрытия контактов, высокой токовой нагрузке и стойкости к внешним воздействиям, СШР32У10ЭШ4 является надежным решением для комплектации промышленной и специальной радиоэлектронной аппаратуры.
