Назначение и область применения

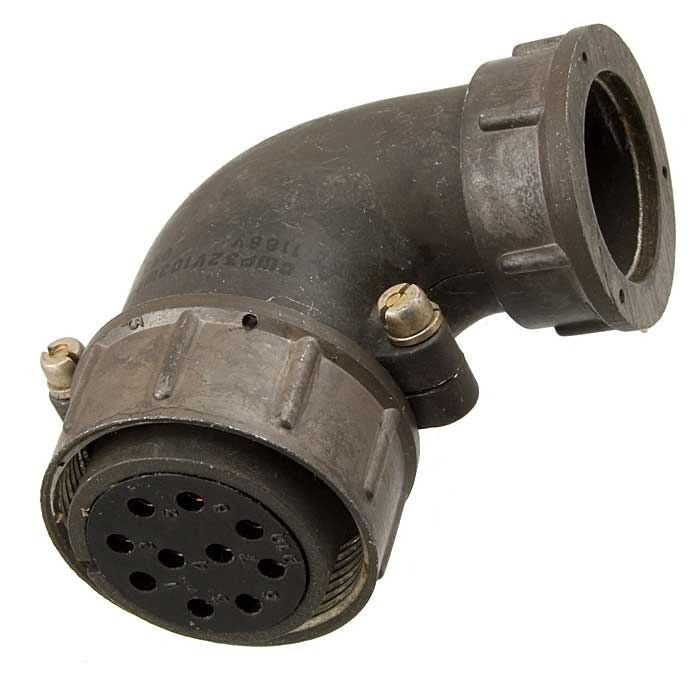

Соединитель СШР32У10ЭШ4 представляет собой кабельную розетку углового типа и предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Устройство рассчитано на рабочее напряжение до 850 В и применяется в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры, где требуется надёжное разъёмное соединение с угловым выводом кабеля.

Угловое исполнение патрубка позволяет прокладывать кабель с поворотом непосредственно у места сочленения, что особенно востребовано при монтаже в стеснённых пространствах, внутри корпусов приборов и на подвижных узлах оборудования. Розетка используется совместно с ответной вилкой серии СШР32, образуя герметичное и механически прочное резьбовое сочленение.

Ключевые технические характеристики

Соединитель имеет условный размер корпуса 32 и десять контактов с сочетанием 4. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации. Заявленные электрические показатели:

• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• максимальная токовая нагрузка — 25 А на общий контакт, до 35 А на одиночный контакт;
• рабочее напряжение — до 850 В;
• частотный диапазон — до 3 МГц.

Сочленение вилки и розетки выполняется резьбовым методом с одношпоночной поляризацией корпусов, что исключает ошибки при подключении и обеспечивает фиксацию соединения от самопроизвольного разъединения.

Условия эксплуатации и стойкость к внешним воздействиям

СШР32У10ЭШ4 сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 70 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие пригодно для эксплуатации при пониженном атмосферном давлении до 1,3·10 в минус четвёртой степени Па, что подтверждает возможность применения в высотной аппаратуре и герметизированных отсеках с разреженной средой.

Конструкция выдерживает интенсивные механические нагрузки. Синусоидальная вибрация допускается в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Механический удар одиночного действия выдерживается с ускорением до 10000 метров на секунду в квадрате, многократного действия — до 1500 метров на секунду в квадрате. Такие параметры позволяют использовать соединитель в аппаратуре, подверженной тряске, вибрациям и ударным воздействиям.

Конструктивные особенности и срок службы

Соединитель кабельного типа выполняется в двух частях — вилка и розетка, каждая из которых может иметь прямое или угловое исполнение патрубка. В данной модификации розетка оснащена угловым патрубком для удобного подключения кабеля. Корпус размера 32 обеспечивает достаточную механическую прочность и совместимость с ответными элементами серии СШР32.

Срок службы соединителя составляет не менее 1000 часов в рабочих режимах. Срок сохраняемости достигает 25 лет, что подтверждает длительную пригодность изделия к хранению и последующему использованию. Покрытие контактов серебром снижает окисление и поддерживает стабильное переходное сопротивление на протяжении всего срока эксплуатации.

СШР32У10ЭШ4 применяется в составе промышленных установок, контрольно-измерительных приборов, систем связи и радиоэлектронного оборудования, где важны надёжность, устойчивость к внешним факторам и длительный межремонтный интервал.
