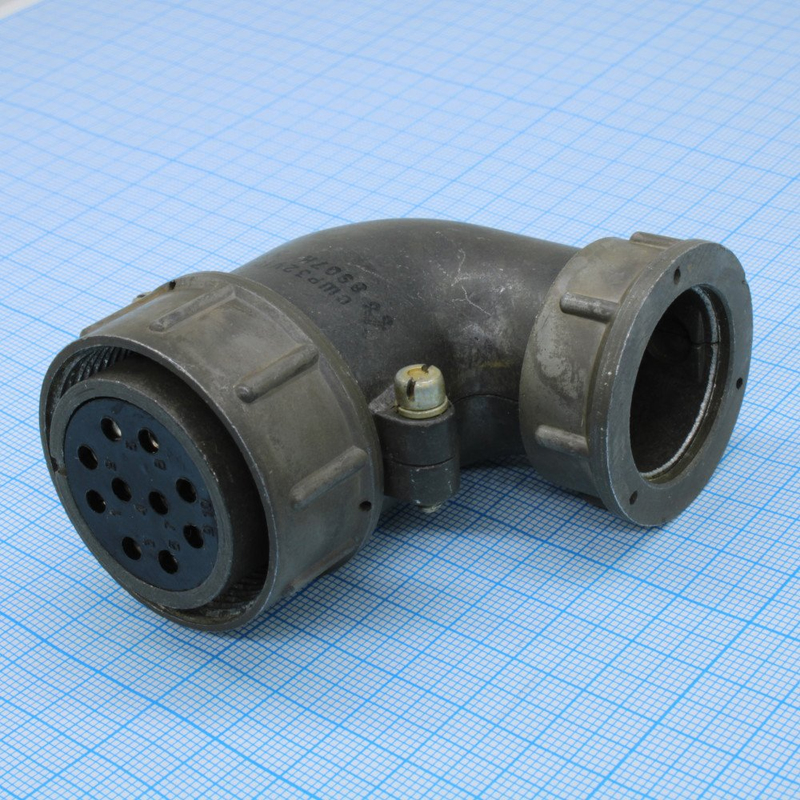

Соединитель СШР32У10ЭШ4‑К «Розетка» производства ЗАО «Элекон» относится к серии цилиндрических низкочастотных негерметичных разъемов общего назначения и используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

• СШР – тип соединителя (цилиндрический низкочастотный).

• 32 – условный размер корпуса.

• У – конструктивное исполнение с угловым патрубком (для крепления к кабелю под углом).

• 10 – количество контактов в розетке.

• Э – вид гайки патрубка для экранированного кабеля.

• Ш – розетка (часть соединителя).

• 4 – сочетание контактов (расположение контактов и их типов).

• К в модификации СШР32У10ЭШ4‑К обычно обозначает кабельное исполнение или исполнение для крепления на кабеле.

Розетка предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется в узлах и блоках радиоэлектронной и радиотехнической аппаратуры, в том числе во взаимодействии с вилками СШР‑серии.

• Количество контактов – 10.

• Максимальный рабочий ток на отдельный контакт – до порядка 25–35 А в зависимости от режима и условий; суммарная токовая нагрузка соединителя высокая.

• Сопротивление контактов не превышает примерно 1,3 мОм, сопротивление изоляции в нормальных условиях – не менее нескольких тысяч МОм.

• Соединитель рассчитан на многократные сочленения–расчленения (порядка нескольких сотен циклов) и имеет длительный срок сохраняемости.

• Корпус с угловым патрубком позволяет удобно прокладывать кабель в ограниченных монтажных пространствах, снижая нагрузку на выводы.

• Предназначен для работы в условиях повышенной вибрации и механических ударов, что делает его пригодным для применений в военной и промышленной технике.п.) более подробно.
