Назначение и область применения

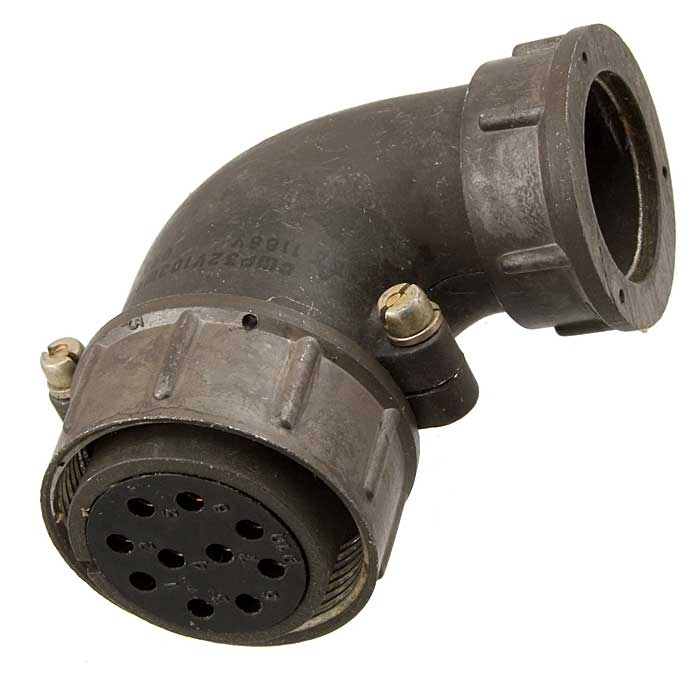

Соединитель СШР32У10ЭШ4 представляет собой кабельную розетку цилиндрической формы, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Устройство применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры, где требуется надёжный разъёмный контакт с резьбовой фиксацией и возможностью объёмного монтажа.

Конструкция рассчитана на эксплуатацию в составе стационарного и подвижного оборудования, приборных стоек, измерительных комплексов и промышленных систем управления. Соединитель не является герметичным, поэтому его установка предполагает размещение внутри корпусов, шкафов или других конструкций, исключающих прямое воздействие влаги и агрессивных сред. Резьбовая фиксация гарантирует стабильное сочленение ответных частей и защиту от самопроизвольного разъединения при вибрационных нагрузках.

Технические характеристики

Соединитель СШР32У10ЭШ4 обладает следующими подтверждёнными параметрами:

• Количество контактов: 10
• Условный размер корпуса: 32
• Максимальная токовая нагрузка: 190 А
• Максимальный ток на одиночный контакт: 35 А
• Сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 25 лет

Рабочий диапазон температур составляет от минус 60 до плюс 70 градусов Цельсия, что позволяет использовать изделие в условиях холодного климата и в помещениях с повышенной тепловой нагрузкой. Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Устройство выдерживает механический удар одиночного действия с ускорением до 10000 метров на секунду в квадрате и многократного действия с ускорением до 1500 метров на секунду в квадрате.

Конструктивные особенности и исполнение

Соединитель состоит из двух частей: вилки и розетки. Данная модель относится к кабельному типу и рассчитана на объёмный монтаж. Конструктивное исполнение включает несколько вариантов, которые учитываются при заказе и монтаже:

• Патрубок прямой или угловой — обозначается литерами «П» или «У» соответственно
• Гайка патрубка для экранированного кабеля — обозначается литерой «Э»
• Поляризация корпусов — одношпоночная

Цилиндрическая форма корпуса и резьбовое соединение обеспечивают быстрый и надёжный монтаж в условиях ограниченного пространства. Наличие гайки патрубка для экранированного кабеля позволяет использовать соединитель в цепях, чувствительных к электромагнитным помехам, с сохранением целостности экранирующей оплётки. Одношпоночная поляризация исключает неправильное сочленение ответных частей и защищает контакты от повреждения при подключении.

Условия эксплуатации и надёжность

Изделие рассчитано на длительную эксплуатацию в составе радиоэлектронной аппаратуры. Заявленный срок сохраняемости 25 лет позволяет формировать складской резерв и использовать соединитель в оборудовании с длительным жизненным циклом. Минимальная наработка 1000 часов подтверждает стабильность электрических параметров при интенсивной работе. Количество сочленений-расчленений 500 циклов обеспечивает достаточный ресурс для многократного переподключения кабельных линий в процессе наладки, ремонта и модернизации оборудования.

Уровень сопротивления изоляции не менее 5000 МОм гарантирует безопасную работу при напряжении до 850 В и снижает вероятность токов утечки между контактами. Низкое переходное сопротивление контактов не более 1,3 мОм минимизирует нагрев соединителя при протекании рабочих токов. Соединитель СШР32У10ЭШ4 соответствует требованиям, предъявляемым к разъёмным устройствам промышленного и специального назначения, и может применяться как при первичной сборке аппаратуры, так и для замены вышедших из строя компонентов.
