Назначение и область применения

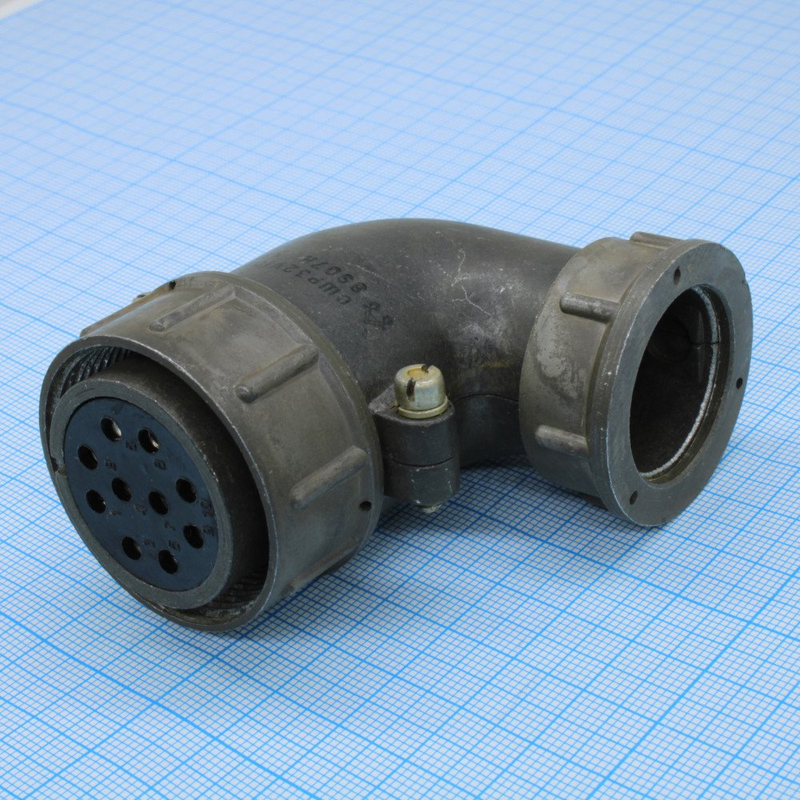

СШР32У10‑ЭШ1 — это цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется в промышленных и приборных цепях для соединения кабельных и приборных линий. Конструктив выполняется с угловым патрубком, что обозначено буквой «У» в маркировке. Такое решение облегчает подвод кабеля в стеснённых условиях монтажа, когда прямое подключение затруднено или невозможно.

Разъём ориентирован на применение внутри помещений и в составе аппаратуры, эксплуатируемой в условиях, соответствующих климатическому исполнению УХЛ. Он подходит для стационарного и периодически размыкаемого соединения цепей питания, управления и сигнализации, где требуется надёжный электрический контакт при умеренных механических нагрузках.

Конструкция и электрические параметры

Количество контактов — 10. Из них 6 контактов имеют диаметр 1,5 мм, а 4 контакта — диаметр 2,5 мм. Такое сочетание позволяет разделять силовые и сигнальные цепи в пределах одного соединителя, упрощая коммутацию и сокращая число разъёмов в схеме.

Электрические характеристики

• Допустимый ток на контакт диаметром 1,5 мм: от 10 до 20 А.
• Допустимый ток на контакт диаметром 2,5 мм: до 35 А.
• Общий суммарный ток: примерно до 160 А.
• Сопротивление контактов: примерно от 1 до 2,5 мОм в зависимости от диаметра контакта.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 850 В.
• Диапазон частот: до 3 МГц.

Материал контактов — латунь или её аналог. Покрытие выполняется серебром или никелем, что обеспечивает стабильность переходного сопротивления и защиту контактных поверхностей от окисления. Конструкция разъёма негерметичная, поэтому эксплуатация предполагает отсутствие прямого воздействия влаги и агрессивных сред.

Условия эксплуатации и механическая стойкость

Рабочий температурный диапазон обычно составляет от −60 °C до плюс 60–70 °C. Это позволяет применять разъём в оборудовании, которое работает в широком интервале температур, включая неотапливаемые помещения и умеренно холодные условия. Минимальная наработка составляет порядка 1000 часов, а допустимое количество сочленений и расчленений — не менее 500. Такие показатели подтверждают пригодность изделия для многократного обслуживания и замены блоков.

Монтаж и совместимость

Соединение частей разъёма — резьбовое, с одношпоночной поляризацией корпусов. Поляризация исключает неправильное состыковывание и повреждение контактов при монтаже. Монтаж контактных выводов выполняется пайкой. Типоразмер корпуса соответствует унифицированному ряду цилиндрических соединителей ШР и СШР, что облегчает взаимозаменяемость и интеграцию в стандартные конструкции. Приёмка изделия — «ОТК», что означает контроль качества службой технического контроля предприятия-изготовителя.
