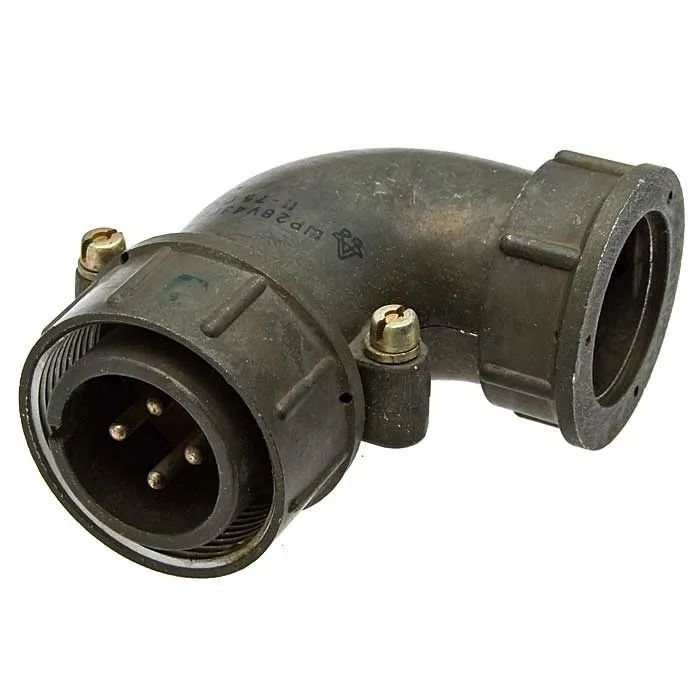

СШР32У10ЭГ4 — это соединитель, который используется в электрических цепях для соединения и разъединения проводов. Он представляет собой вилку с угловым патрубком и предназначен для экранированного кабеля. Данный соединитель имеет несколько ключевых характеристик:

Технические характеристики

• Количество контактов : 10
• Сочетание контактов : 4
• Рабочий ток : до 25 А
• Максимальное рабочее напряжение : 850 В (постоянного и переменного тока)
• Диаметр контактов : 2,5 мм
• Покрытие контактов : серебро
• Сопротивление контактов : 1 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Рабочая температура : от -60 °C до +60 °C (с учетом перегрева до +110 °C)
• Габаритные размеры : 76,1 ? 67,4 ? 41,5 мм

Конструкция и применение

Соединитель СШР32У10ЭГ4 имеет резьбовое соединение, что обеспечивает надежную фиксацию. Он используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Этот тип соединителей может работать при частотах до 3 МГц.

Условия эксплуатации

Соединитель предназначен для работы в различных климатических условиях, включая воздействие вибраций и механических ударов. Он способен выдерживать:

• Синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц.
• Ускорение механического удара до 5000 м/с?.

Срок службы соединителя составляет не менее 15 лет, а минимальная наработка — 1000 часов.Данный соединитель является надежным решением для применения в электрических системах, требующих высокой степени защиты от внешних факторов.
