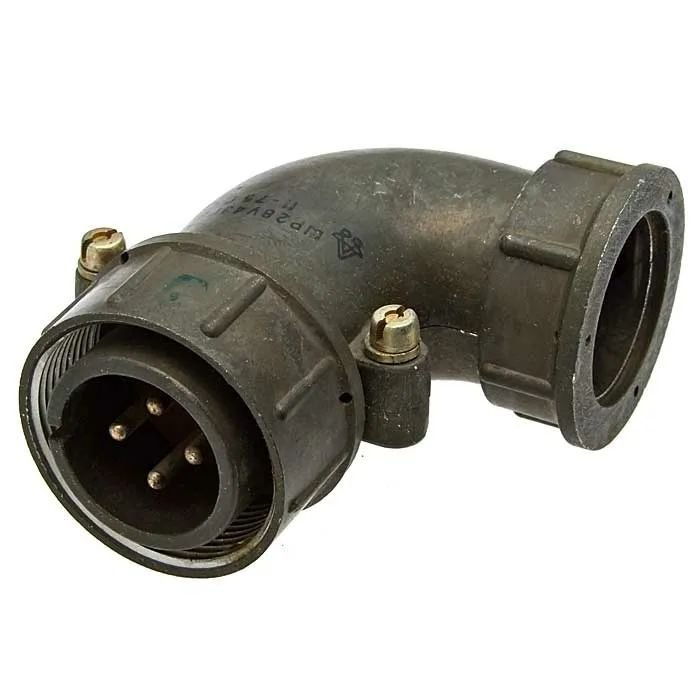

Назначение соединителя СШР32У10ЭГ4

СШР32У10ЭГ4 вилка кабельная представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц при амплитудном значении рабочего напряжения до 850 В. Изделие применяется для разъёмного соединения экранированных кабелей с блочными розетками в составе радиоэлектронной аппаратуры специального и общего назначения. Кабельная вилка рассчитана на объёмный монтаж методом пайки жил кабеля к хвостовикам контактов.

Соединители данной серии относятся к типу СШР (соединитель штепсельный разъёмный) и конструктивно разделяются на вилки и розетки, кабельные и приборные части. Исполнение с угловым патрубком позволяет отводить экранированный кабель под углом к оси корпуса, что особенно важно при компоновке аппаратуры в ограниченных объёмах и при плотном монтаже жгутов. Наличие гайки патрубка типа Э обеспечивает надёжную фиксацию экранирующей оплётки кабеля и защиту места заделки от механических нагрузок.

Расшифровка условного обозначения

Маркировка СШР32У10ЭГ4 содержит исчерпывающую информацию о конструктивных особенностях соединителя:

• СШР — тип соединителя: штепсельный разъём цилиндрической формы;
• 32 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 10 — количество контактов;
• Э — вид гайки патрубка: для экранированного кабеля;
• Г — часть соединителя: вилка (штепсельная часть);
• 4 — порядковый номер конструктивного варианта.

Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость контактных пар. Климатическое исполнение — УХЛ, что допускает эксплуатацию изделия в условиях умеренного и холодного климата.

Подтверждённые особенности и технические параметры

Соединители СШР32У10ЭГ4 изготовлены в соответствии с техническими условиями АСЛР.434410.019ТУ и АШДК.434410.079ТУ. Изделия данной партии выпущены в период 1985–1988 годов и относятся к категории приёмки «5», что подтверждает прохождение полного цикла заводских испытаний и приёмочного контроля в соответствии с действовавшими на момент производства нормативами.

Заявленные изготовителем показатели надёжности включают гарантийный срок хранения 25 лет и гарантийную наработку 1000 часов во всех режимах. Соединитель допускает многократные сочленения и расчленения с ответной приборной розеткой, сохраняя при этом стабильность электрических параметров и целостность контактных покрытий. Конструкция патрубка с накидной гайкой рассчитана на кабели с экранирующей оплёткой, что позволяет минимизировать влияние внешних электромагнитных помех и обеспечить целостность экранирования по всей длине тракта.

Применение

СШР32У10ЭГ4 вилки кабельные предназначены для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Изделия применяются в промышленной электронике, измерительном оборудовании, системах связи и управления, где требуется надёжное разъёмное соединение экранированных кабелей с аппаратурой. Угловое исполнение патрубка особенно востребовано при монтаже в стойках, шкафах и корпусах с ограниченным пространством за разъёмной панелью.

Благодаря серебряному покрытию контактов и конструктивному исполнению для экранированного кабеля соединитель подходит для цепей с малыми уровнями сигналов и повышенными требованиями к помехозащищённости. Десятиконтактная схема обеспечивает достаточное число цепей для организации питания, управления и передачи сигналов в одном разъёмном узле.
