Назначение

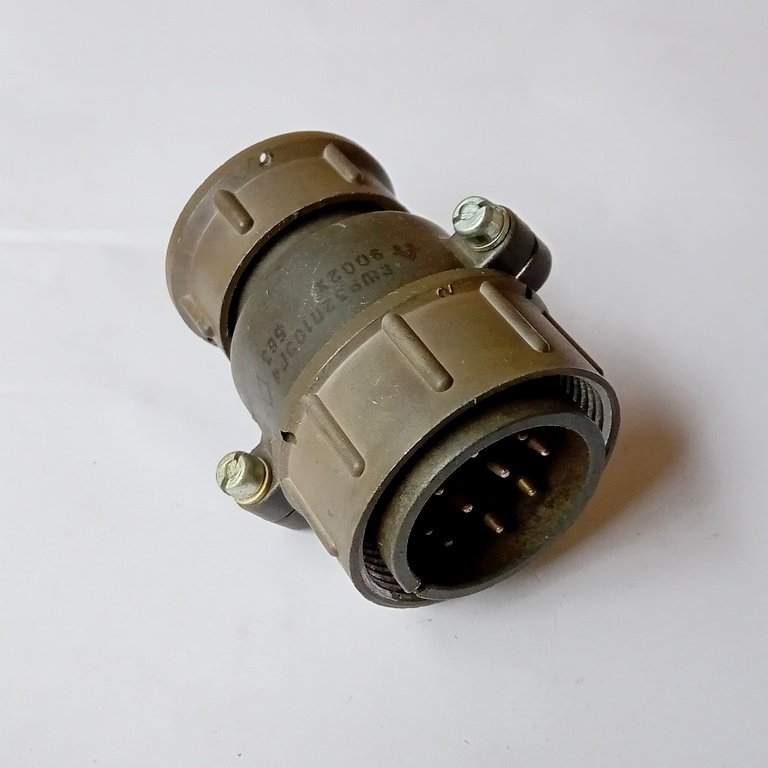

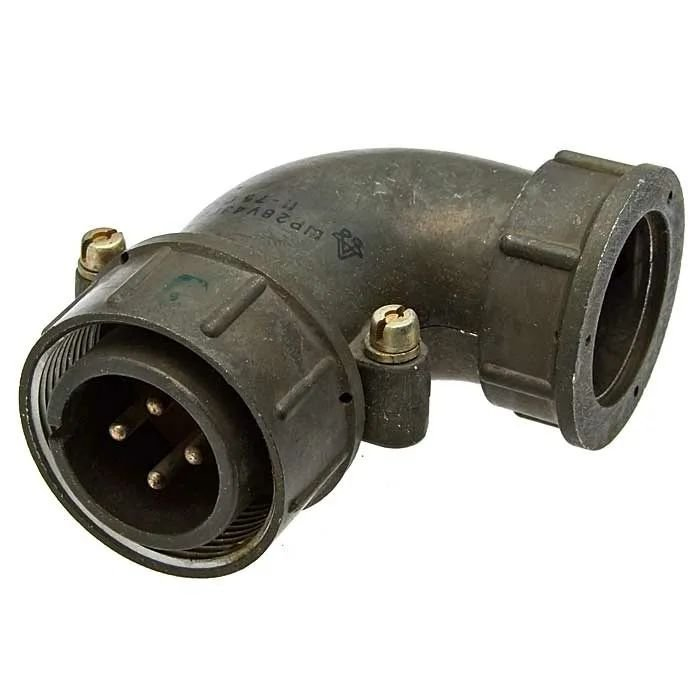

Вилка СШР32У10ЭГ4 — кабельный соединитель общего назначения серии СШР, предназначенный для эксплуатации в радиоэлектронной и радиотехнической аппаратуре. Применяется для подключения экранированных кабелей в электрических цепях постоянного и переменного тока с частотой до порядка нескольких мегагерц.

Изделие относится к категории «Вилки» и имеет приёмку «5», что подтверждает соответствие требованиям военной приёмки. Год выпуска — 1985.

Расшифровка обозначения

• СШР — тип соединителя, семейство соединителей СШР.
• 32 — условный размер корпуса по диаметру.
• У — кабельная часть с угловым патрубком.
• 10 — количество контактов.
• Э — предназначен для экранированного кабеля (исполнение гайки патрубка).
• Г — вилка (кабельная часть).
• 4 — обозначение сочетания контактов (вариант компоновки «4»).

Технические характеристики

• Рабочий ток — порядка 25 А на соединитель, максимальный ток на один контакт — до 35 А.
• Максимальное рабочее напряжение постоянного тока — до 850 В; амплитудное значение переменного тока — также до 850 В.
• Контакты — диаметр около 2,5 мм, обычно с серебряным покрытием.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Монтаж — холодный: хвостовики контактов рассчитаны на пайку проводов сечением до 3 мм², допускается не более 3 перепаек.

Условия эксплуатации и механические нагрузки

Диапазон рабочих температур — примерно от −60 °C до +60 °C, с возможностью кратковременного повышения температуры до +110 °C при перегреве контактов.

Климатическое исполнение — УХЛ, допускается как внутреннее, так и наружное применение при условии защиты от пыли и воды.

По механической прочности соединитель выдерживает:

• синусоидальную вибрацию до 300 м/с²;
• одиночные удары до примерно 5000–10000 м/с²;
• многократные удары до 350–1500 м/с²;
• высокие линейные нагрузки.

Конструкция и совместимость

Габаритные размеры вилки — порядка 76,1 × 67,4 × 41,5 мм. Сочленение резьбовое с соответствующей розеткой, например СШР32П10ЭШ4 или аналогичными. Разъём негерметичный.

Обеспечивается взаимозаменяемость с другими соединителями семейства СШР по ГЕО.364.107ТУ и ГЕО.364.108ТУ. Артикул изделия — 41074.
