Назначение и область применения

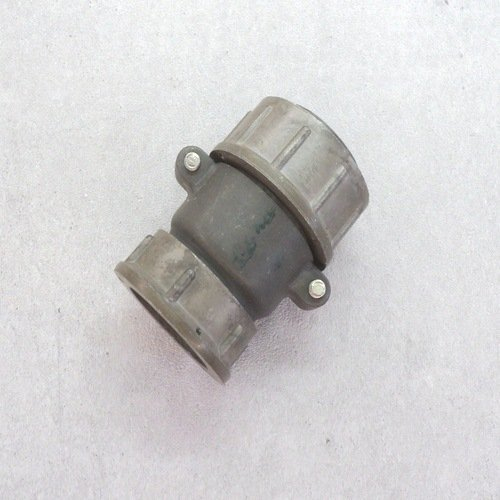

Соединитель СШР32У10ЭГ4 «Вилка» представляет собой негерметичный электроразъем общего назначения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для подключения кабелей, сборки электрических цепей и организации разъемных соединений в стационарных и подвижных установках. Конструкция ориентирована на работу с экранированными кабелями и обеспечивает надежное сочленение с ответными розетками серии ШР, в частности с розеткой СШР32У10ЭШ4.

Разъем востребован в составе промышленного оборудования, измерительных комплексов, систем связи и контрольно-проверочной аппаратуры. Исполнение с угловым патрубком позволяет рационально размещать кабель в условиях ограниченного пространства и снижать механические нагрузки на место ввода проводника. Изделие рассчитано на многократное соединение и разъединение, что делает его пригодным для обслуживания сменных блоков и модулей.

Подтвержденные технические особенности

Маркировка изделия раскрывает его конструктивные признаки. Обозначение «СШР» указывает на круглый экранированный соединитель серии «ШР». Цифра «32» определяет условный размер корпуса. Сочетание «У10» обозначает конструктивное исполнение с угловым патрубком и десятью контактами. Индекс «ЭГ4» определяет сочетание контактов: «Э» — гайка патрубка под экранированный кабель, «Г» — вилка, «4» — тип сочетания контактов. Изделие представляет собой вилку с резьбовым сочленением, что обеспечивает плотное и стабильное соединение с ответной частью.

Электрические параметры изделия позволяют использовать его в цепях с номинальным рабочим током порядка 25–30 А. Ток на один контакт достигает примерно 30–35 А в зависимости от условий эксплуатации. Максимальное рабочее напряжение составляет до 850 В постоянного тока. Разъем также применяется для переменного тока частотой до 3 МГц. Контакты диаметром около 2,5 мм имеют серебряное покрытие, сопротивление контактов не превышает 1–1,3 мОм, сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Монтаж, условия эксплуатации и надежность

• Монтаж под провод выполняется методом пайки.
• Хвостовики контактов рассчитаны на подключение проводов сечением до примерно 3 мм².
• Количество допустимых сочленений-расчленений — около 500.
• Минимальная наработка — примерно 1000 часов.

Климатическое исполнение УХЛ допускает внутреннее и наружное применение при соблюдении защиты от пыли и влаги. Температурный диапазон работы — от −60 °C до +60…+70 °C в зависимости от источника данных, при этом возможна кратковременная смена температур с учетом перегрева контактов до порядка +110 °C. Изделие отличается стойкостью к механическим воздействиям: выдерживает синусоидальную вибрацию до примерно 300 м/с² в диапазоне частот 1–5000 Гц, а также механические удары и линейные перегрузки в пределах десятков и сотен g.

Приемка

Изделие поставляется с приемкой «5», что подтверждает прохождение соответствующих контрольных процедур и соответствие установленным требованиям для данного типа разъемов.
