Назначение и область применения

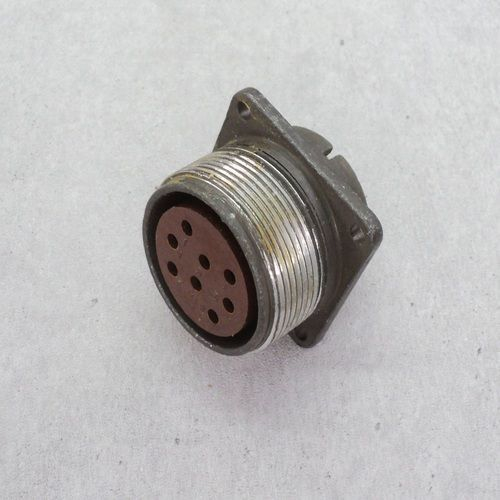

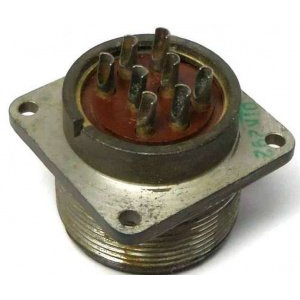

СШР32П8ЭГ3 «ОТК» представляет собой приборную розетку цилиндрического соединителя серии ШР, предназначенную для надёжного электрического соединения в различных аппаратах. Изделие применяется для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка рассчитана на объёмный монтаж и имеет приборный тип корпуса без патрубка.

Соединитель ориентирован на использование в аппаратуре общепромышленного назначения, где требуется стабильное разъёмное контактное соединение с высокой механической устойчивостью и продолжительным ресурсом эксплуатации. Приёмка «ОТК» подтверждает соответствие изделия установленным техническим требованиям и действующим стандартам.

Технические характеристики

Розетка имеет условный размер корпуса 32 и оснащена 8 контактами с серебряным покрытием. Изделие относится к категории негерметичных разъёмов, предназначенных для объёмного монтажа. Конструкция корпуса — приборная, без патрубка.

• Максимальное рабочее напряжение постоянного тока — 850 В
• Сопротивление изоляции — не менее 5000 МОм
• Минимальная наработка — 5000 часов
• Число сочленений-расчленений — не менее 500
• Сопротивление контактов для диаметра 1,5 мм — до 2,5 мОм
• Сопротивление контактов для диаметра 2,5 мм — 1,0 мОм
• Сопротивление контактов для диаметра 3,5 мм — 0,75 мОм

Значения сопротивления контактов нормируются в зависимости от диаметра контактных элементов, что обеспечивает предсказуемые электрические параметры соединения в различных конфигурациях монтажа.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка СШР32П8ЭГ3 «ОТК» рассчитана на работу в широком диапазоне внешних воздействий. Изделие сохраняет работоспособность при температуре окружающей среды от -60 до +60 °C, при этом допускается кратковременная смена температурного режима до +110 °C.

Механическая устойчивость

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²
• Механические удары многократного действия с ускорением до 5000 м/с²
• Пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па

Срок сохраняемости

Гарантированный срок сохраняемости изделия составляет 15 лет при соблюдении условий хранения, установленных для данного типа соединителей. Указанные параметры подтверждают пригодность розетки для эксплуатации в составе аппаратуры, подвергающейся значительным вибрационным и ударным нагрузкам, а также при работе в условиях разреженной атмосферы.

Конструктивные особенности

Приборный тип корпуса без патрубка обеспечивает удобство монтажа розетки непосредственно на панели или корпусе аппарата. Объёмный монтаж допускает подключение проводников к контактным хвостовикам с учётом требований к сечению и способу заделки. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения на протяжении всего срока службы.

Артикул изделия — 8437. Категория — СШР32. Данная розетка совместима с ответными частями соединителей серии ШР соответствующего типоразмера и контактной схемы, что обеспечивает её применение как при изготовлении новой аппаратуры, так и при ремонте или модернизации существующего оборудования.
