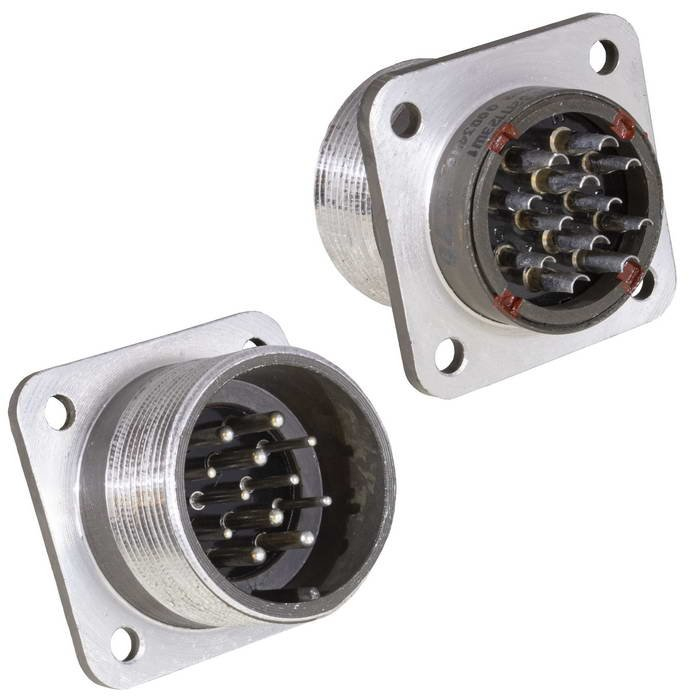

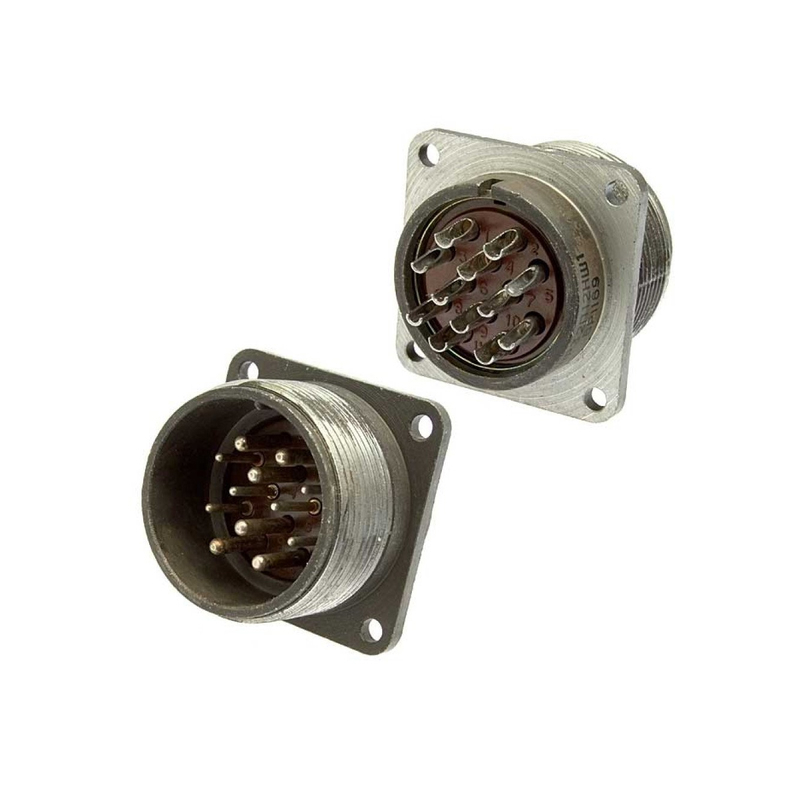

СШР32П12ЭШ1 ВИЛКИ

Цена:

4850 ₽

Технические характеристики

СШР32П12ЭШ1 — это вилка (приборная или блочная часть) цилиндрического электрического соединителя серии ШР, предназначенная для надежного соединения в промышленных и специальных системах, включая слаботочные цепи.

Обозначение расшифровывается так: ШР — тип соединителя, 32 — условный размер корпуса, П — приборное исполнение без патрубка (ПК — с прямым, СК — с угловым), 12 — количество контактов, ЭШ1 — экранированный вариант с определенной конструкцией.

Соединитель имеет 12 контактов (часто 6 шт. диаметром 1,5 мм), рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт 20–35 А.
Сопротивление контактов не превышает 0,0025 Ом, изоляции — не менее 5000 МОм.
Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные) и линейное ускорение до 2000 м/с².
Температурный диапазон: от -60°C до +60°C (до +110°C с перегревом контактов), пониженное давление до 1,3·10⁻⁴ Па.

Эта вилка часто используется в сварочном оборудовании, системах управления и других устройствах для подключения кабелей.

Описание

Назначение и общая характеристика

СШР32П12ЭШ1 — это вилка цилиндрического электрического соединителя серии ШР, выполняющая функцию приборной или блочной части разъёмного контактного узла. Изделие предназначено для организации надёжного электрического соединения в промышленных и специальных системах, включая слаботочные цепи, где важны стабильность контакта, защита от внешних воздействий и продолжительный срок службы. Соединитель обеспечивает коммутацию силовых и сигнальных линий, сохраняя заданные электрические параметры в условиях вибрации, ударов, перепадов температур и пониженного давления.

Вилка используется в составе разъёмных пар с ответными розетками серии ШР соответствующего типоразмера. Конструкция рассчитана на многократные сочленения и расчленения без потери качества контакта, что делает её пригодной для применения в оборудовании, проходящем регулярное техническое обслуживание и проверку цепей.

Расшифровка обозначения и конструктивные особенности

Обозначение СШР32П12ЭШ1 формируется из типовых элементов маркировки серии ШР и содержит следующую информацию:

ШР — тип цилиндрического электрического соединителя;
32 — условный размер корпуса;
П — приборное исполнение без патрубка (исполнения ПК и СК подразумевают соответственно прямой и угловой патрубок);
12 — количество контактов;
ЭШ1 — экранированный вариант с определённой конструкцией.

Изделие оснащено двенадцатью контактами, часть из которых может иметь диаметр 1,5 мм. Экранированное исполнение обеспечивает снижение влияния внешних электромагнитных помех на передаваемые сигналы, что особенно важно при работе вблизи силового оборудования и источников индустриальных наводок. Корпус условного размера 32 даёт достаточную механическую прочность и удобство монтажа на приборные панели и блоки.

Электрические параметры

Соединитель рассчитан на рабочее напряжение до 850 В. Максимальная токовая нагрузка на один контакт составляет от 20 до 35 А в зависимости от конкретного исполнения контактов и условий эксплуатации. Сопротивление контактов не превышает 0,0025 Ом, что обеспечивает минимальные потери в переходных соединениях и стабильную работу при длительной токовой нагрузке. Сопротивление изоляции — не менее 5000 МОм, что гарантирует надёжное разделение цепей и исключает токи утечки между соседними контактами и на корпус.

Эти параметры позволяют применять вилку СШР32П12ЭШ1 в силовых цепях питания и в цепях управления промышленным оборудованием, где совмещаются требования по напряжению, току и изоляционной стойкости.

Механические и климатические характеристики

Изделие рассчитано на значительные механические воздействия. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров в секунду в квадрате. Устойчивость к механическим ударам обеспечивается для одиночных воздействий с ускорением до 5000 метров в секунду в квадрате. Линейное ускорение допускается до 2000 метров в секунду в квадрате. Эти характеристики подтверждают пригодность вилки для установки на подвижных механизмах, транспортных платформах и оборудовании, работающем в условиях тряски и ударных нагрузок.

Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия. При перегреве контактов допускается кратковременная работа до плюс 110 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля, что расширяет область применения в высотном оборудовании и герметизированных отсеках.

Надёжность и срок службы

Количество сочленений и расчленений — 500 циклов. Наработка составляет не менее 1000 часов, срок сохраняемости — 15 лет. Такие показатели позволяют использовать вилку в составе долговременных промышленных установок, где замена соединителей связана с остановкой технологического процесса. Ресурс по сочленениям достаточен для регулярного обслуживания и периодической проверки электрических цепей.

Применение

Вилка СШР32П12ЭШ1 находит применение в сварочном оборудовании, системах управления, промышленной автоматике и других устройствах, требующих подключения кабелей с высокой степенью защиты контактной зоны и стабильными электрическими характеристиками. Экранированное исполнение делает её востребованной в схемах, чувствительных к электромагнитным помехам, а широкий диапазон рабочих температур и устойчивость к механическим воздействиям позволяют эксплуатировать соединитель в сложных производственных условиях.
