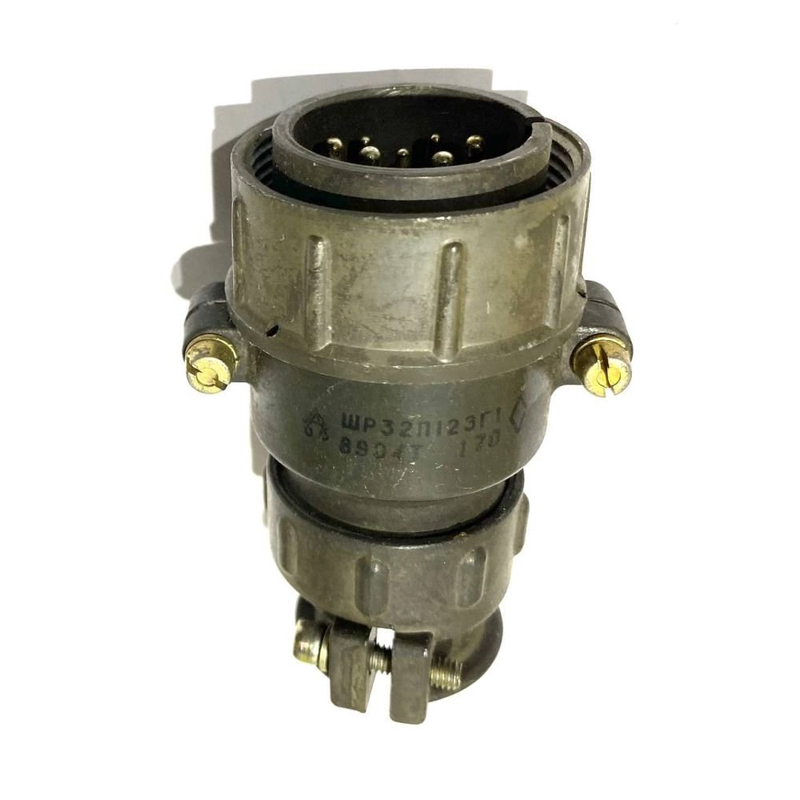

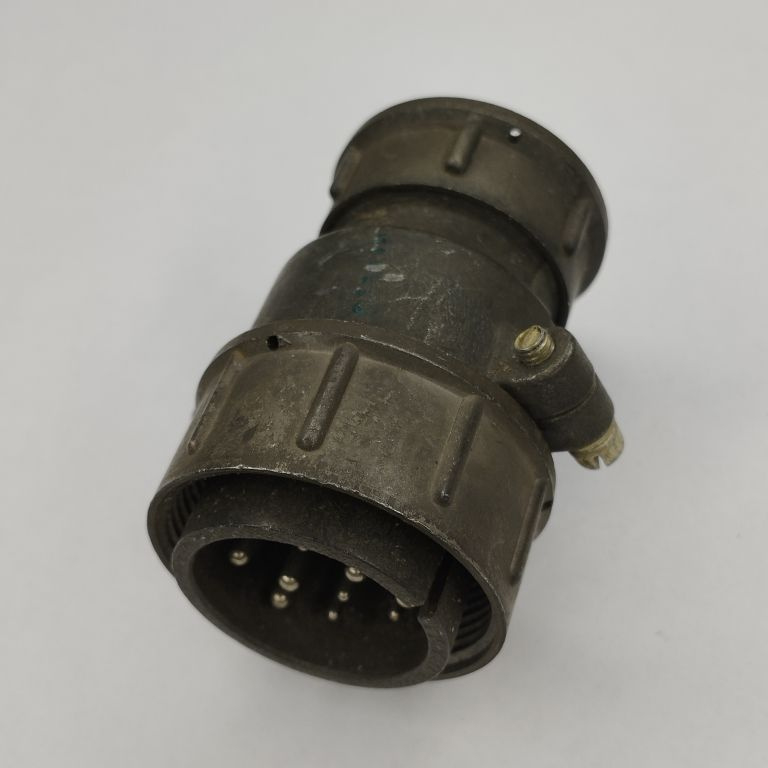

СШР32П12ЭГ1 ВИЛКИ

Цена:

5550 ₽

Технические характеристики

Соединитель ШР32П12ЭГ1 (вилка) относится к низкочастотным цилиндрическим соединителям российского типа ШР и применяется в радиоэлектронной и радиотехнической аппаратуре, как правило, в цепях постоянного и переменного тока частотой до нескольких мегагерц.

ШР32П12ЭГ1 — это кабельная вилка с прямым патрубком и гайкой для экранированного кабеля (буква «Э» в маркировке указывает на экранированное исполнение). Соединитель ориентирован на объемный монтаж и используется как внутреннее, так и наружное соединение (при наличии дополнительной защиты от пыли и влаги).

Количество контактов — 12; обычно используются контакты диаметром порядка 1,5 мм.
Рабочее напряжение в цепи — не более примерно 850 В переменного или постоянного тока.
Максимальный рабочий ток на один контакт — в пределах 10–25 А, что задает общую допустимую токовую нагрузку соединителя.

Разъем рассчитан на работу в широком диапазоне температур: примерно от −60 °C до +60 °C, а при учёте перегрева контактов — до примерно +110 °C. Соединитель сохраняет работоспособность при пониженном атмосферном давлении порядка1,3⋅10−41{,}3 \cdot10^{-4}1, 3 ⋅ 1 0 − 4 Па (10⁻⁶ мм рт. ст.), что позволяет использовать его в условиях разреженной атмосферы.

ШР32П12ЭГ1 выдерживает синусоидальную вибрацию в диапазоне частот около 1–5000 Гц с ускорением до примерно 300 м/с² (30 g). Устойчив к механическим ударам с однократным ускорением до ~5000 м/с² и многократным до ~350 м/с², а также к линейным перегрузкам до около 2000 м/с².

Соединитель рассчитан на не менее 500 циклов сочленения‑расчленения, минимальная наработка составляет порядка 1000 часов. Минимальный срок сохраняемости при хранении — около 15 лет, что делает его пригодным для применения в ответственных системах, где важна длительная стабильность характеристик.

Описание

Назначение соединителя СШР32П12ЭГ1

Соединитель СШР32П12ЭГ1 (вилка) представляет собой низкочастотный цилиндрический электрический разъем российского типа ШР. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется организация разъемных контактных соединений в цепях постоянного и переменного тока. Частотный диапазон рабочих сигналов достигает нескольких мегагерц, что позволяет использовать данный соединитель в широком спектре электронных устройств и систем.

Конструктивное исполнение СШР32П12ЭГ1 — кабельная вилка с прямым патрубком. Наличие гайки для экранированного кабеля, обозначаемое буквой «Э» в маркировке, обеспечивает надежное крепление и электрический контакт экранирующей оплетки с корпусом разъема. Это особенно важно при работе с сигнальными цепями, чувствительными к электромагнитным помехам.

Особенности конструкции и материалов

Разъем ориентирован на объемный монтаж, что предполагает пайку проводников к контактным хвостовикам с последующей заливкой или механической фиксацией кабельного ввода. Такое исполнение обеспечивает высокую механическую прочность соединения и защиту от воздействия внешних факторов.

Соединитель может применяться как для внутреннего, так и для наружного соединения. При наружном использовании требуется дополнительная защита от пыли и влаги, поскольку базовое исполнение не является герметичным.

Количество контактов в разъеме — 12. Контакты имеют диаметр порядка 1,5 мм, что обеспечивает стабильное электрическое соединение и достаточную механическую надежность при многократных сочленениях.

Электрические параметры

Рабочее напряжение в цепи: не более примерно 850 В переменного или постоянного тока
Максимальный рабочий ток на один контакт: в пределах от 10 до 25 А
Общая допустимая токовая нагрузка определяется количеством одновременно нагруженных контактов
Диапазон рабочих частот: до нескольких мегагерц

Указанные электрические характеристики позволяют применять соединитель в цепях питания, управления и передачи сигналов средней мощности. При выборе режима эксплуатации следует учитывать суммарную нагрузку с учетом одновременной работы нескольких контактов.

Условия эксплуатации и механическая стойкость

СШР32П12ЭГ1 рассчитан на работу в широком диапазоне температур окружающей среды: примерно от минус 60 до плюс 60 градусов Цельсия. При учете перегрева контактов верхняя граница может достигать примерно плюс 110 градусов Цельсия. Это делает разъем пригодным для эксплуатации в жестких климатических условиях, включая районы с экстремально низкими температурами.

Соединитель сохраняет работоспособность при пониженном атмосферном давлении порядка 1,3 на 10 в минус четвертой степени Па, что соответствует приблизительно 10 в минус шестой степени миллиметра ртутного столба. Данная особенность позволяет использовать изделие в условиях разреженной атмосферы и на больших высотах.

Разъем выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до примерно 300 метров в секунду за секунду, что эквивалентно 30 g. Устойчивость к механическим ударам составляет до примерно 5000 метров в секунду за секунду при однократном воздействии и до примерно 350 метров в секунду за секунду при многократных ударах. Допустимые линейные перегрузки достигают около 2000 метров в секунду за секунду.

Надежность и срок службы

Конструкция соединителя рассчитана не менее чем на 500 циклов сочленения и расчленения. Минимальная наработка составляет порядка 1000 часов. Минимальный срок сохраняемости при хранении — около 15 лет. Эти показатели подтверждают пригодность СШР32П12ЭГ1 для применения в ответственных системах, где важна длительная стабильность электрических и механических характеристик.

Изделие подходит для комплектации радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и других устройств, требующих надежных разъемных соединений с экранированным кабелем.
