Назначение и область применения

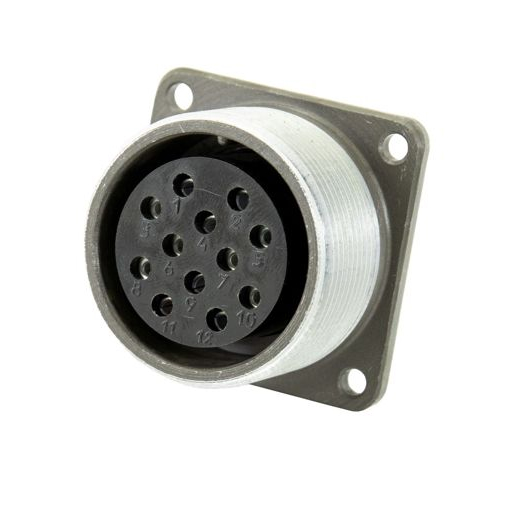

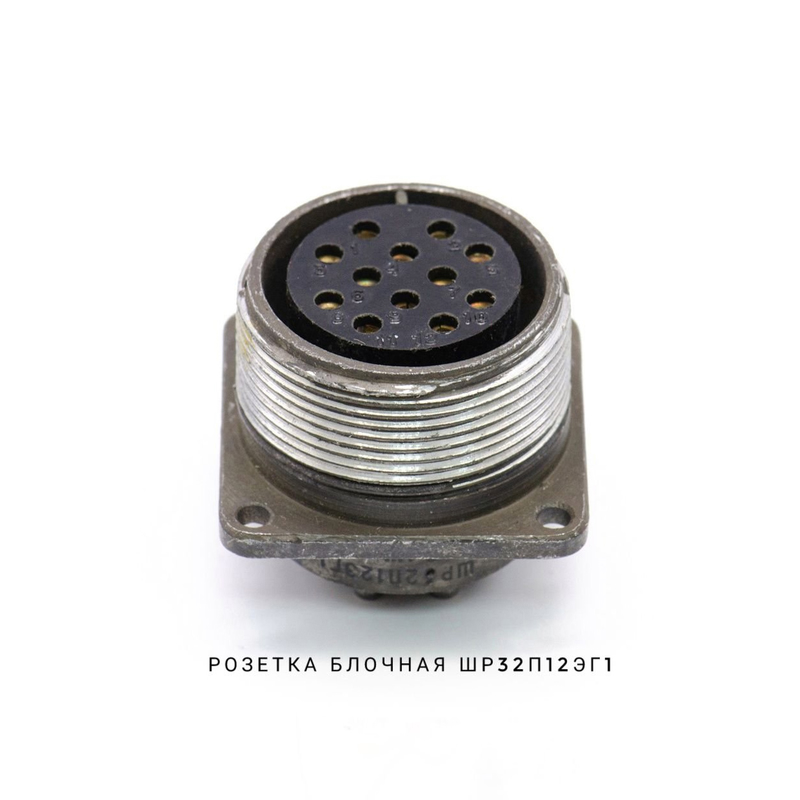

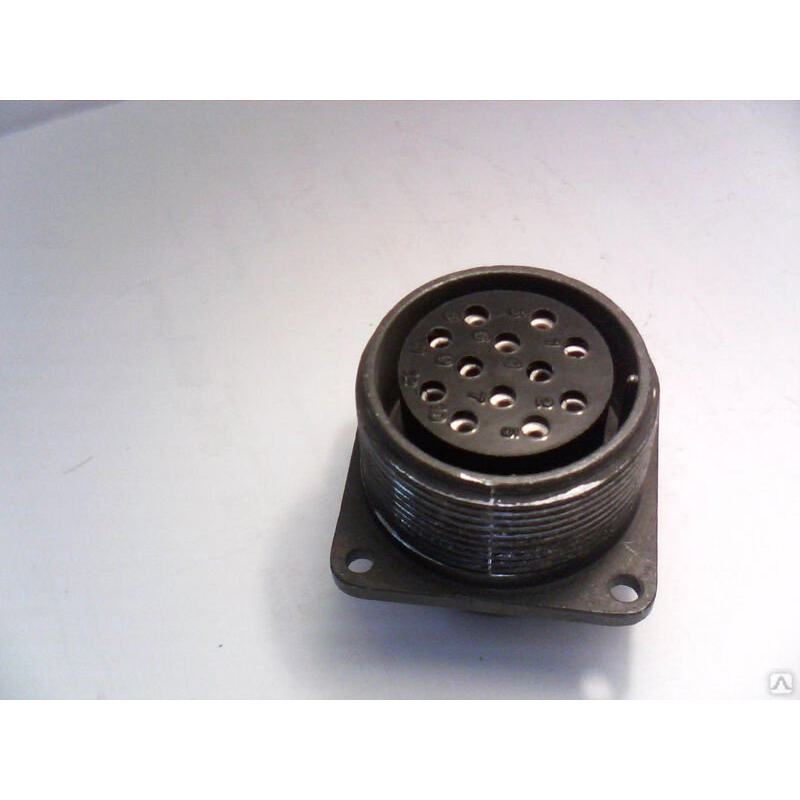

СШР32П12ЭГ1 — это низкочастотный цилиндрический разъём-розетка объемного монтажа, предназначенная для соединения электрических цепей постоянного и переменного тока в промышленном и специализированном оборудовании. Изделие относится к серии соединителей ШР и рассчитано на сравнительно высокие рабочие напряжения и токи, что определяет его востребованность в ответственных узлах электротехнических систем.

Розетка применяется как составная часть электрического соединителя типа «вилка-розетка». Она обеспечивает надёжную коммутацию цепей постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Такой диапазон позволяет использовать изделие в цепях питания, управления и передачи сигналов.

Основные области применения включают промышленную автоматику, выпрямительные устройства, сварочное оборудование, а также иные установки, где требуется стабильное соединение нескольких силовых и сигнальных линий в одном корпусе. Благодаря конструктивным особенностям розетка подходит для эксплуатации в условиях повышенных механических нагрузок.

Конструктивные особенности

Розетка СШР32П12ЭГ1 имеет 12 контактов. Шесть контактов выполнены диаметром около 1,5 мм, ещё шесть — около 2,5 мм. Такая комбинация позволяет подключать в одном соединителе цепи с разными токовыми характеристиками, не прибегая к дополнительным разъёмам.

Контактная группа рассчитана на определённый рабочий ток. В зависимости от диаметра контакта он составляет обычно до примерно 10–25 А на контакт. Суммарный ток на весь соединитель может достигать порядка 200–210 А, что подтверждает пригодность изделия для силовых применений.

Условный диаметр корпуса соответствует типоразмеру 32. Это определяет габаритные размеры соединителя и его взаимозаменяемость с другими компонентами серии ШР. Исполнение корпуса — приборное (блочное) без патрубка или с прямым выводом под экранированный кабель, что упрощает ввод кабеля и его фиксацию при монтаже.

Эксплуатационные характеристики

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды — обычно от примерно −60 °C до +60 °C. При этом допускается перегрев контактов до около +110 °C без потери работоспособности, что важно для оборудования с интенсивным тепловыделением.

Изделие обладает повышенной стойкостью к вибрационным воздействиям и линейным перегрузкам. Это позволяет применять его в подвижных узлах и на объектах с нестабильными механическими условиями эксплуатации. Ресурс соединителя составляет несколько сотен циклов сочленения-расчленения — около 500 циклов, что подтверждает его долговечность при регулярном обслуживании.

Ключевые параметры

• Тип соединителя: розетка объемного монтажа
• Серия: ШР, типоразмер корпуса 32
• Количество контактов: 12 (шесть диаметром около 1,5 мм и шесть около 2,5 мм)
• Рабочее напряжение: до 850 В (амплитудное значение)
• Частотный диапазон: до примерно 3 МГц
• Рабочий ток на контакт: обычно до примерно 10–25 А
• Суммарный ток соединителя: до порядка 200–210 А
• Диапазон рабочих температур: от примерно −60 °C до +60 °C
• Допустимый перегрев контактов: до около +110 °C
• Количество циклов сочленения-расчленения: около 500
• Минимальный срок сохраняемости: порядка 15 лет

Минимальный срок сохраняемости изделия составляет порядка 15 лет, что подтверждает стабильность характеристик при длительном хранении и консервации. Конструкция и применяемые материалы обеспечивают сохранение электрических параметров в заявленных пределах на протяжении всего срока службы.
