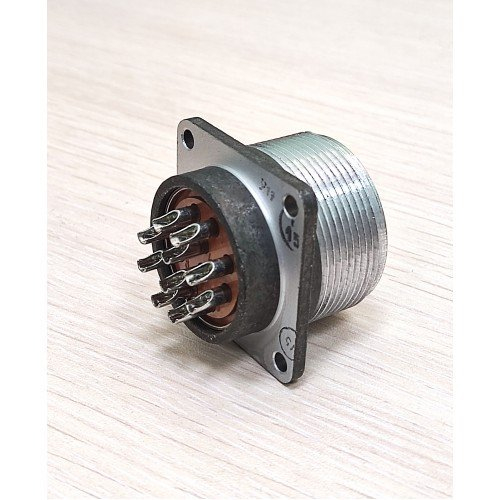

СШР32П10НГ4: назначение и особенности силового разъёма

СШР32П10НГ4 — промышленный электрический разъём серии СШР, рассчитанный на создание надёжных разъёмных соединений в цепях питания, управления и передачи электрических сигналов. Такие соединители применяют в оборудовании, где важны механическая прочность, устойчивость к вибрации, удобство обслуживания и стабильный контакт при длительной эксплуатации.

Маркировка изделия помогает идентифицировать конкретное исполнение разъёма: тип корпуса, конструктивную часть соединителя, количество контактов, особенности контактной группы и вариант монтажа. Перед подбором ответной части необходимо сверять полное обозначение по технической документации, так как внешне похожие разъёмы могут отличаться компоновкой, ключом, способом фиксации и типом контактов.

Где применяется СШР32П10НГ4

Разъёмы СШР32П10НГ4 используют в различных видах профессионального и промышленного оборудования:

• системах электропитания и распределительных шкафах;

• станках, производственных линиях и автоматизированных комплексах;

• измерительных установках и испытательных стендах;

• транспортной, специальной и энергетической технике;

• системах связи, телеметрии и управления;

• оборудовании, которое требует быстрого отключения отдельных узлов при диагностике или ремонте.

Разъёмное соединение позволяет заменить модуль, кабельную сборку или отдельный участок оборудования без полной переделки проводки. Это снижает время технического обслуживания и помогает поддерживать аккуратную структуру кабельного хозяйства.

Конструктивные особенности

СШР32П10НГ4 относится к классу круглых многоконтактных соединителей. Конструкция обычно предусматривает прочный корпус, контактную вставку с фиксированным расположением контактов, элементы механического сопряжения и крепёжные детали для монтажа на корпус оборудования либо в составе кабельной сборки.

Ключевые особенности подобных разъёмов:

• многоконтактное исполнение для одновременного подключения нескольких электрических цепей;

• механическая фиксация соединяемых частей;

• чёткая ориентация при стыковке благодаря конструктивному ключу;

• возможность использования в стационарном и подвижном оборудовании;

• удобное разделение силовых, сигнальных и управляющих линий внутри одного соединения;

• ремонтопригодность кабельных систем при корректном выборе ответной части и контактных элементов.

Стабильность соединения зависит не только от самого разъёма, но и от качества монтажа: правильной разделки кабеля, обжима или пайки контактов, защиты от натяжения, соблюдения допустимого сечения проводников и правильного расположения цепей по контактам.

Как правильно подобрать ответную часть

При подборе компонентов для СШР32П10НГ4 нельзя ориентироваться только на общий внешний вид или обозначение серии. Необходимо проверить несколько параметров:

Особое внимание стоит уделить распиновке. Даже при полной механической совместимости неправильное распределение цепей может привести к повреждению подключаемого оборудования. Для сложных систем рекомендуется подготовить отдельную таблицу контактов с назначением каждой линии, маркировкой проводов и результатами проверки после сборки.

Рекомендации по монтажу

Перед установкой СШР32П10НГ4 следует обесточить оборудование и убедиться в отсутствии остаточного напряжения на подключаемых цепях. Кабель желательно подбирать с запасом по механической прочности и электрической нагрузке, а места ввода защищать от перегиба и вырывания.

Практический порядок работ обычно включает:

1. Проверку соответствия разъёма, ответной части и схемы подключения.

2. Подготовку кабеля: снятие оболочки, зачистку жил и маркировку проводников.

3. Монтаж контактов в соответствии с технической документацией.

4. Контроль качества фиксации каждого проводника.

5. Проверку отсутствия коротких замыканий и ошибок распиновки.

6. Стыковку разъёма и проверку надёжности механической фиксации.

7. Функциональное тестирование оборудования под рабочей нагрузкой.

Не следует прикладывать чрезмерное усилие при соединении частей разъёма. Если стыковка идёт с перекосом или сопротивлением, нужно проверить ориентацию, состояние ключа, резьбы, контактов и отсутствие посторонних предметов внутри корпуса.

Почему важна точная идентификация

СШР32П10НГ4 используется там, где ошибка в подборе соединителя или контактной группы может вызвать простой оборудования, нестабильную работу автоматики либо повреждение электрических цепей. Поэтому полное обозначение разъёма, схема контактной вставки и исполнение ответной части должны быть подтверждены технической документацией конкретного изделия.

Грамотно подобранный и правильно установленный разъём СШР32П10НГ4 обеспечивает удобное обслуживание оборудования, надёжное подключение кабельных линий и аккуратную организацию электрических соединений в промышленной технике.
