Назначение и область применения

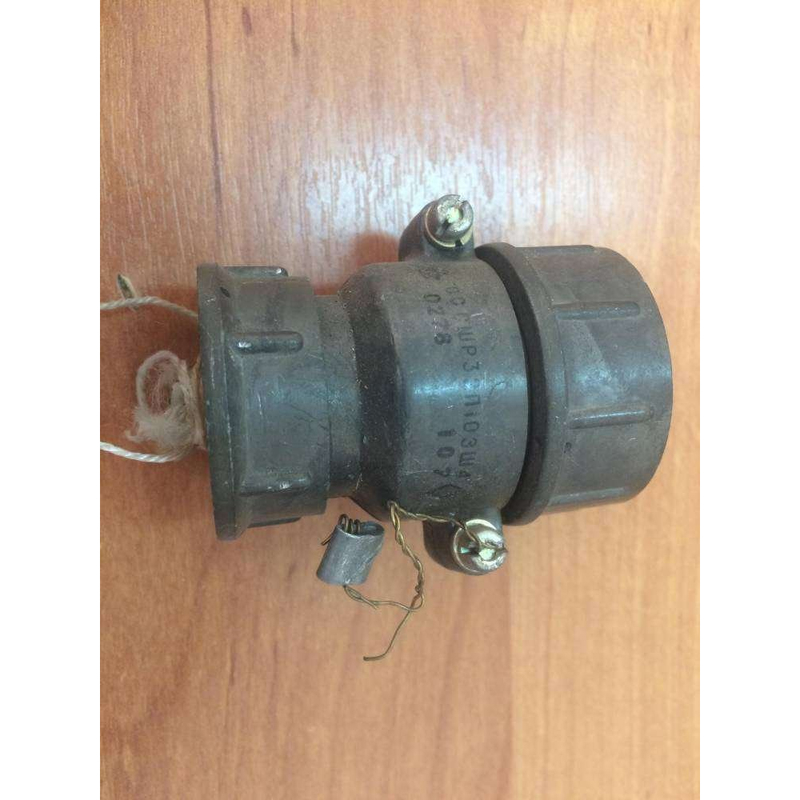

СШР32П10ЭШ4Н «5» представляет собой вилку цилиндрического низкочастотного негерметичного соединителя серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструктивное исполнение — приборная (блочная) часть без патрубка, что обеспечивает удобный внутренний монтаж непосредственно на корпус устройства или панель. Соединитель оснащён резьбовой фиксацией сочленения, гарантирующей надёжное удержание ответной части и защиту от самопроизвольного рассоединения при вибрационных нагрузках. Одношпоночная поляризация корпуса исключает ошибки при подключении и гарантирует корректную ориентацию контактов в процессе эксплуатации.

Расшифровка обозначения

Маркировка СШР32П10ЭШ4Н содержит информацию об основных конструктивных особенностях изделия:

• СШР — тип соединителя: специальный, негерметичный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение: приборная часть без патрубка;
• 10 — количество контактов;
• ЭШ4 — экранированный вариант с покрытием контактов серебром, предназначенный для пайки;
• Н — модификация, возможно, повышенной надёжности.

Приёмка «5» в обозначении партии указывает на соответствующий уровень контроля качества в процессе производства и приёмки изделия.

Технические характеристики

Соединитель рассчитан на эксплуатацию в составе аппаратуры внутреннего монтажа в климатическом исполнении УХЛ, что допускает работу в диапазоне температур от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 5 до 2000 Гц, что подтверждает его пригодность для применения в условиях повышенных механических воздействий. Минимальная наработка составляет 1000 часов.

Электрические параметры

• Максимальный ток на контакт — до 35 А;
• Сопротивление контакта — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочее напряжение — до 850 В (амплитудное значение);
• Диапазон рабочих частот — до 3 МГц.

Монтаж и особенности эксплуатации

СШР32П10ЭШ4Н «5» рассчитан на соединение методом пайки, что обеспечивает надёжный электрический контакт и стабильность характеристик при длительной эксплуатации. Покрытие контактов серебром способствует низкому переходному сопротивлению и устойчивости к окислению в рабочих условиях. Экранированное исполнение позволяет использовать соединитель в цепях, чувствительных к электромагнитным помехам.

Приборная часть без патрубка предполагает крепление соединителя на корпусе блока или панели аппаратуры с выводом контактов внутрь устройства. Благодаря резьбовой фиксации сочленения и одношпоночной поляризации обеспечивается быстрое и безошибочное подключение ответной части в полевых и производственных условиях.
