Назначение изделия

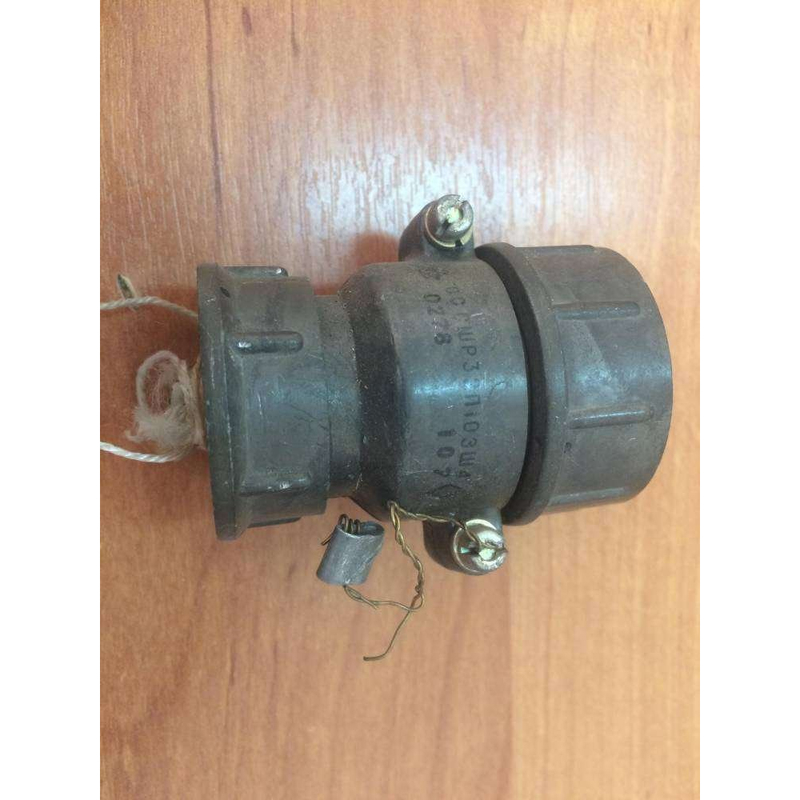

СШР32П10ЭШ4 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Розетка устанавливается на экранированный кабель и служит ответной частью разъемного соединения для подключения радиоэлектронной и радиотехнической аппаратуры.

Конструкция предусматривает прямое сочленение с соответствующей вилкой и рассчитана на эксплуатацию в составе аппаратуры с повышенными требованиями к надежности электрического контакта и устойчивости к механическим воздействиям.

Конструктивные особенности

Розетка выполнена в цилиндрическом корпусе условного размера 32 и оснащена десятью контактами типа «гнездо» диаметром 2,5 мм. Контакты изготовлены из латуни с серебряным покрытием (Ag), что обеспечивает стабильную проводимость и защиту от окисления. Контакты являются извлекаемыми, что упрощает обслуживание и замену отдельных элементов при необходимости.

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию, исключающую неправильное подключение. Кабельный ввод выполнен в виде прямого патрубка (П) с гайкой для крепления экранированного кабеля (ЭШ4). Корпус не герметичный, климатическое исполнение — УХЛ.

Электрические параметры изделия:

• сопротивление контактов не более 1–1,3 мОм;
• сопротивление изоляции не менее 5000 МОм;
• максимальная токовая нагрузка на один контакт 25–35 А;
• общая токовая нагрузка до 190 А.

Применение и эксплуатационные характеристики

СШР32П10ЭШ4 применяется в радиоэлектронной и радиотехнической аппаратуре для подключения экранированных кабелей. Изделие взаимосочленяется с соответствующими вилками серии СШР32, что позволяет комплектовать разъемные соединения в соответствии с требованиями конкретного оборудования.

Розетка сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 5 до 2000 Гц с ускорением до 30 g, акустических шумов с уровнем звукового давления до 170 дБ, а также механических ударов с ускорением до 35 g. Допустимое количество циклов сочленения-расчленения составляет 500, минимальная наработка — не менее 1000 часов.

Изделие ориентировано на использование в стационарной и подвижной аппаратуре, где требуется надежное разъемное соединение с экранированной кабельной линией. Конструкция с прямым патрубком подходит для аккуратного вывода кабеля без изгибов, что особенно важно при монтаже в ограниченном пространстве.

Техническое обозначение

Маркировка СШР32П10ЭШ4 расшифровывается следующим образом: СШР — серия соединителя, 32 — условный размер корпуса, П — прямой патрубок кабельного ввода, 10 — количество контактов, ЭШ4 — исполнение с гайкой для экранированного кабеля. Артикул изделия — 8431.
