Назначение и область применения

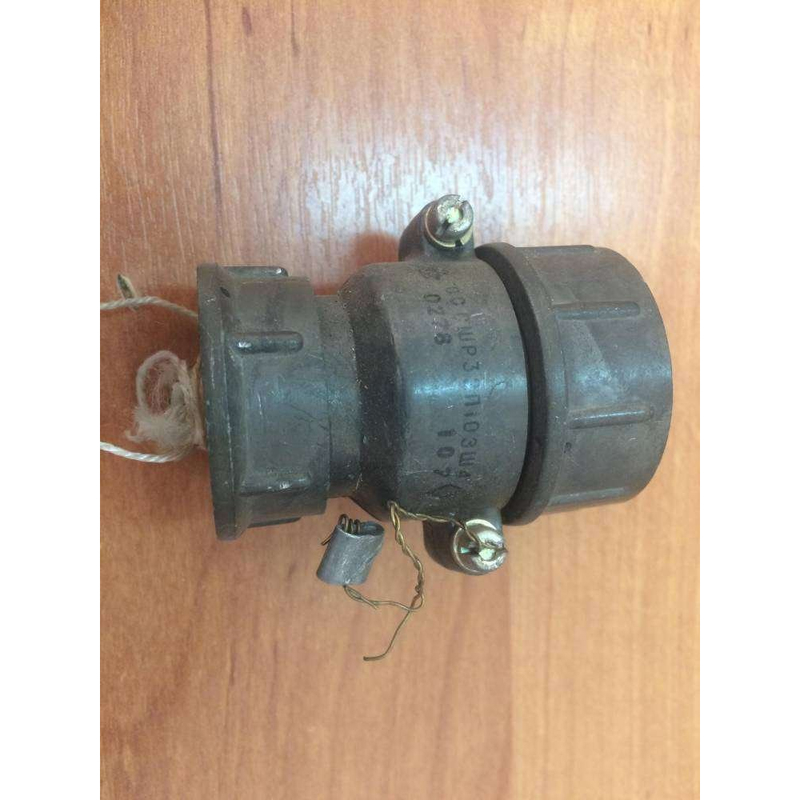

СШР32П10ЭШ4 розетка кабельная представляет собой электрический разъем промышленного назначения, рассчитанный на эксплуатацию в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Устройство предназначено для коммутации силовых и сигнальных линий при амплитудном значении напряжения до 850 В. Разъем входит в серию соединителей СШР32 и применяется как ответная часть для кабельных вилок соответствующего типоразмера.

Изделие востребовано в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное разъемное соединение с защитой от внешних воздействий. Конструкция с прямым патрубком, обозначаемая литерой «П», обеспечивает удобный ввод кабеля без дополнительных угловых переходников. Розетка применяется в промышленном оборудовании, измерительных комплексах, системах электропитания и бытовой технике, где необходимо многократное сочленение и расчленение контактных пар.

Технические характеристики

Электрические параметры розетки СШР32П10ЭШ4 подтверждены следующими значениями:

• Рабочий ток — до 25 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Диаметр контактов — 2,5 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление контактов — не более 1 мОм.
• Сечение подсоединяемого провода — не более 3 мм².
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Приведенные характеристики подтверждают пригодность разъема для работы в цепях с повышенными токовыми нагрузками и требованиями к стабильности контактного соединения. Низкое переходное сопротивление контактов снижает нагрев и потери энергии, а высокое сопротивление изоляции гарантирует безопасную эксплуатацию при заявленном напряжении. Ресурс в 500 циклов коммутации обеспечивает длительную работу при регулярном обслуживании оборудования.

Условия эксплуатации

Розетка кабельная СШР32П10ЭШ4 сохраняет работоспособность в широком диапазоне внешних воздействий:

• Температура окружающего воздуха — от минус 60 до плюс 60 градусов Цельсия.
• Атмосферное пониженное давление — до 1,3 на 10 в минус четвертой степени Па (10 в минус шестой степени мм рт. ст.).
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при ускорении 300 м/с².
• Механический удар одиночного действия — ускорение 5000 м/с².
• Механический удар многократного действия — ускорение 350 м/с².

Устойчивость к экстремально низким и высоким температурам позволяет использовать разъем в аппаратуре, эксплуатируемой вне отапливаемых помещений, в том числе в северных регионах. Стойкость к вибрационным и ударным нагрузкам делает изделие пригодным для установки на подвижных объектах и оборудовании, подверженном механическим воздействиям. Работоспособность при пониженном атмосферном давлении расширяет сферу применения вплоть до условий разреженной атмосферы.

Система обозначения и конструктивные особенности

Маркировка СШР32П10ЭШ4 расшифровывается по установленной схеме. Аббревиатура СШР указывает на тип соединителя. Цифра 32 обозначает условный размер корпуса, определяющий габаритные и присоединительные размеры для совместимости с ответными частями серии. Буква «П» указывает на исполнение кабельной части с прямым патрубком, что упрощает монтаж на конце кабеля без изгиба. Число 10 отражает количество контактов в разъеме. Буква «Э» обозначает экранированное исполнение, обеспечивающее защиту от электромагнитных помех при передаче сигналов. Буква «Ш» указывает на штыревой тип контактов, а цифра 4 завершает условное обозначение модификации.

Кабельное исполнение розетки предполагает монтаж непосредственно на провод или кабель с последующей фиксацией. Корпус разъема выполнен с учетом требований к механической прочности и изоляционным свойствам. Контакты диаметром 2,5 мм допускают подключение проводов сечением до 3 мм² методом пайки или обжима в зависимости от принятой технологии монтажа. Конструкция предусматривает надежную фиксацию сочлененных частей для предотвращения самопроизвольного разъединения при вибрации.

Рекомендации по применению

Разъем СШР32П10ЭШ4 следует подбирать с учетом электрических параметров цепи и условий эксплуатации. Рабочий ток не должен превышать 25 А, а напряжение — 850 В постоянного тока. При монтаже необходимо соблюдать сечение проводов не более 3 мм² и обеспечивать качественное соединение с контактами. Для сохранения паспортных характеристик сопротивления изоляции рекомендуется защищать разъем от загрязнений и агрессивных сред. Периодический осмотр контактных поверхностей и проверка фиксации позволяют поддерживать заявленный ресурс в 500 циклов сочленений на протяжении всего срока службы. Изделие пригодно для замены аналогичных кабельных розеток серии СШР32 в действующем оборудовании без изменения посадочных мест.
