Назначение и область применения

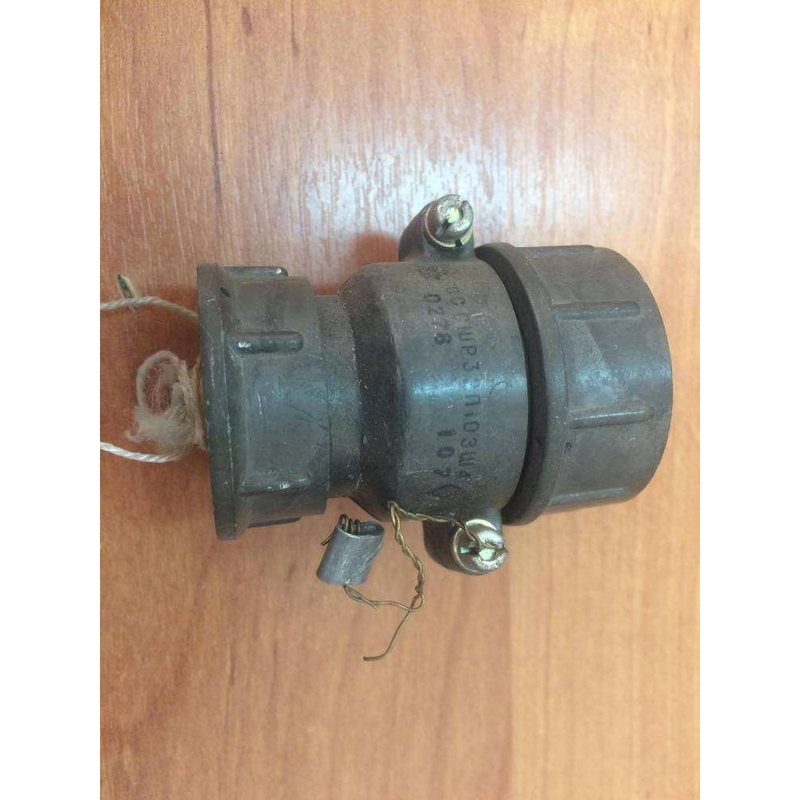

СШР32П10ЭШ4 — это кабельная розетка цилиндрического низкочастотного соединителя серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Устройство применяется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения кабелей. Соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, где предъявляются повышенные требования к устойчивости контактов при механических воздействиях.

Розетка обеспечивает коммутацию десяти контактов диаметром 2,5 мм каждый и подходит для построения разъёмных соединений в низкочастотных трактах, цепях питания и управления. Конструкция с резьбовым соединением и одношпоночной поляризацией корпусов исключает неправильное сочленение и гарантирует сохранение электрического контакта при вибрации.

Технические особенности

Корпус соединителя выполнен в негерметичном исполнении. Резьбовое соединение обеспечивает механическую фиксацию ответных частей и защиту от самопроизвольного расчленения. Одношпоночная поляризация позволяет сочленять розетку с вилкой только в одном положении, что исключает ошибки монтажа.

Электрические параметры изделия:

• количество контактов — 10 штук;
• диаметр контактов — 2,5 мм;
• максимальная суммарная токовая нагрузка — 190 А;
• ток на один контакт — от 25 до 35 А;
• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В;
• диапазон рабочих частот — до 3 МГц.

Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², выдерживает механические удары до 35 g и акустические шумы интенсивностью до 170 дБ. Температурный диапазон эксплуатации — от минус 60 до плюс 110 градусов Цельсия.

Эксплуатационные характеристики и надёжность

Соединитель СШР32П10ЭШ4 рассчитан на 500 циклов сочленений и расчленений без потери электрических характеристик. Минимальная наработка составляет не менее 1000 часов. Заявленный срок службы — до 25 лет при соблюдении условий эксплуатации.

Устройство предназначено для монтажа на кабель и используется в составе низкочастотных соединителей серии СШР. Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и устойчивости к внешним механическим воздействиям розетка подходит для применения в промышленной электронике, измерительных системах и радиотехническом оборудовании.

Рекомендации по применению

При выборе ответной части необходимо учитывать тип корпуса, количество контактов и схему поляризации. Монтаж следует выполнять в соответствии со схемой распайки конкретного устройства. Резьбовое соединение затягивается до упора без применения избыточного усилия. В процессе эксплуатации рекомендуется периодически проверять состояние контактов и изоляции, особенно при работе в условиях повышенной вибрации или резких перепадов температуры.
