Назначение и область применения

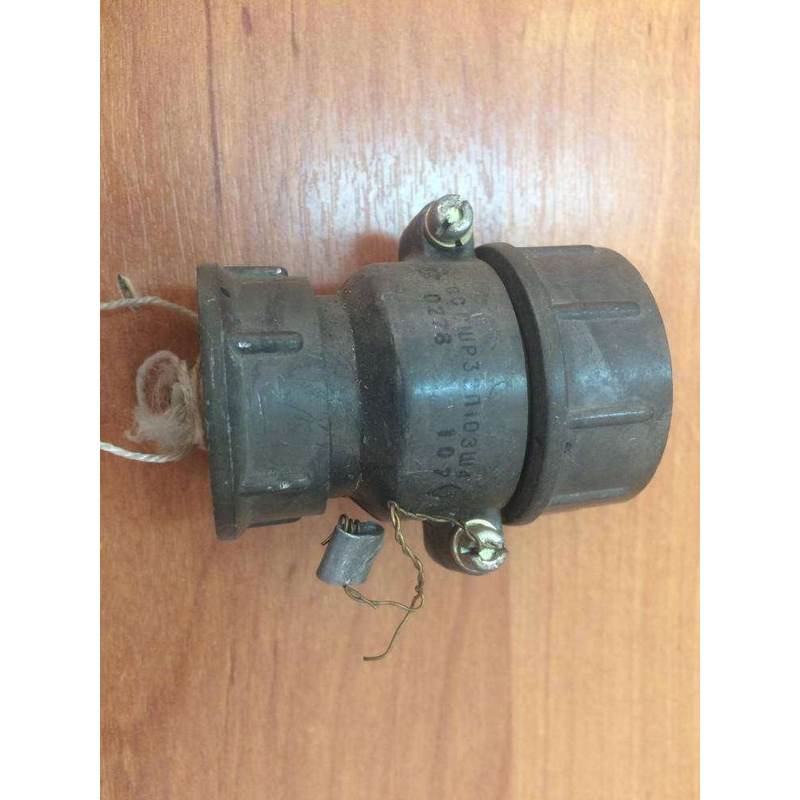

Соединитель СШР32П10ЭШ4 в исполнении «розетка» предназначен для работы в электрических цепях постоянного и переменного тока. Изделие относится к серии цилиндрических низкочастотных соединителей СШР32 и применяется преимущественно для внутреннего монтажа радиоэлектронной аппаратуры в климатическом исполнении УХЛ.

Данная розетка рассчитана на подключение экранированных кабелей и обеспечивает надёжное резьбовое сочленение с ответной частью. Изделие востребовано в приборостроении, промышленной автоматике, телекоммуникационном оборудовании, авионике и других областях, где требуется стабильное экранированное соединение с защитой от внешних электромагнитных помех.

Соединители серии СШР состоят из двух частей — вилки и розетки. Каждая из них может выполняться в приборном (блочном) или кабельном варианте. СШР32П10ЭШ4 относится к кабельной части и оснащается прямым патрубком с гайкой для экранированного кабеля.

Технические характеристики

Основные параметры изделия подтверждены технической документацией на серию СШР32 и включают следующие значения:

• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Количество контактов — 10.
• Тип контактов — розетка, кабельная часть.
• Покрытие контактов — серебро.
• Вид монтажа — пайка.
• Сочленение — резьбовое.
• Поляризация корпусов — одношпоночная.
• Конструктивное исполнение — с прямым патрубком и гайкой для экранированного кабеля.
• Климатическое исполнение — УХЛ, для внутреннего монтажа.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение длительного срока эксплуатации. Резьбовое сочленение гарантирует плотную и надёжную фиксацию ответных частей, исключая самопроизвольное разъединение при вибрационных и механических нагрузках.

Совместимость и конструктивные особенности

СШР32П10ЭШ4 взаимосочленяется с вилками и розетками серий СШР и СШРГ, выпускаемыми по техническим условиям ГЕО.364.107ТУ и ГЕО.364.108ТУ. Это позволяет использовать изделие в составе уже существующих систем и при замене аналогичных соединителей без изменения монтажной схемы.

Структура условного обозначения СШР32П10ЭШ4 раскрывает конструктивные особенности изделия:

• СШР — тип соединителя.
• 32 — условный размер корпуса.
• П — конструктивное исполнение кабельной части: с прямым патрубком.
• 10 — количество контактов.
• Э — вид гайки патрубка: для экранированного кабеля.
• Ш — вид контактов в кабельной части: розетка.
• 4 — обозначение исполнения.

Изделие производится в соответствии с техническими условиями АСЛР.434410.019ТУ (АШДК.434410.079ТУ) и АСЛР.434410.017ТУ (АШДК.434410.086ТУ). Приёмка изделия — «5», что соответствует установленным требованиям к качеству и комплектности для данной категории соединителей.

Монтаж и эксплуатация

Монтаж соединителя осуществляется методом пайки. Прямой патрубок и гайка для экранированного кабеля позволяют выполнить аккуратное подключение экранированной линии, сохраняя целостность экранирующей оплётки и обеспечивая надёжный электрический контакт по всей длине соединения.

Климатическое исполнение УХЛ предполагает эксплуатацию внутри помещений и в аппаратуре, защищённой от прямого воздействия атмосферных осадков. Изделие сохраняет работоспособность в условиях умеренного и холодного климата, что расширяет географию применения оборудования, в составе которого используется данный соединитель.

Одношпоночная поляризация корпусов исключает неправильное сочленение и предотвращает повреждение контактов при подключении. Это особенно важно при обслуживании многоконтактных систем, где ошибка ориентации может привести к выходу из строя как соединителя, так и подключённой аппаратуры.
