Назначение и область применения

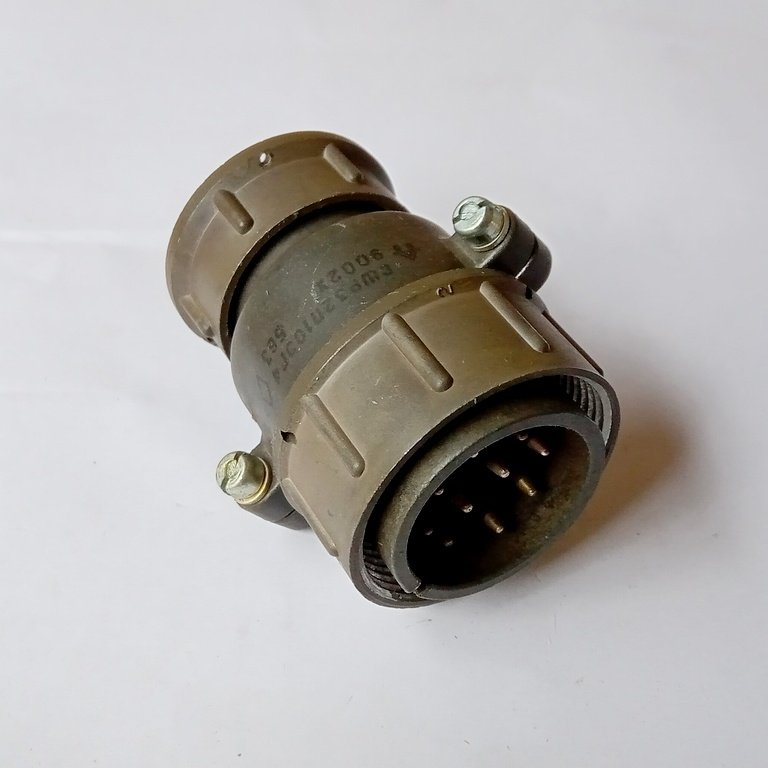

СШР32П10ЭГ4Н «5» представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Изделие обеспечивает надёжное разъёмное соединение экранированных кабелей с приборами, блоками и узлами, где требуется стабильный электрический контакт и устойчивость к внешним механическим воздействиям.

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном значении напряжения до 850 В. Благодаря резьбовому сочленению с одношпоночной поляризацией исключается неправильная стыковка ответных частей, что особенно важно при монтаже многоконтактных линий. Изделие допускает до 500 циклов сочленения-расчленения без потери рабочих характеристик.

Конструктивные особенности

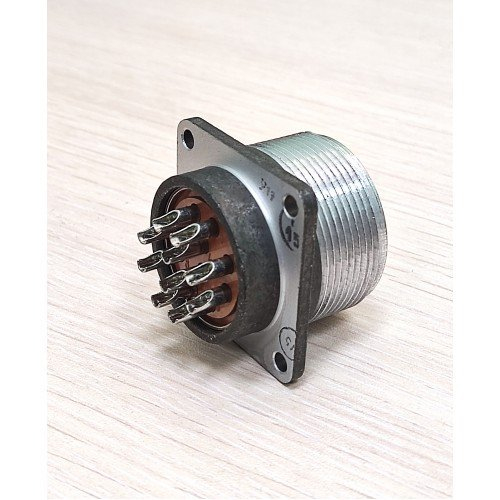

Корпус соединителя имеет условный размер 32, исполнение — розетка приборного типа без патрубка, предназначенная для объёмного внутреннего монтажа. Конструкция предусматривает гайку для экранированного кабеля, что обеспечивает корректную заделку оплётки и снижает влияние электромагнитных помех на передаваемый сигнал. Подсоединение проводов к контактам выполняется методом пайки.

Соединитель оснащён 10 контактами с серебряным покрытием. Максимальный ток на контакт составляет от 10 до 35 А в зависимости от конкретного типа контактов, сопротивление контактов не превышает 1 МОм. Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия, что позволяет применять изделие в жёстких климатических условиях. Климатическое исполнение — УХЛ.

Механическая стойкость

СШР32П10ЭГ4Н «5» сохраняет работоспособность при воздействии вибрационных нагрузок частотой до 2000 Гц и ударных воздействиях с ускорением до 500 g. Это подтверждает пригодность соединителя для использования в аппаратуре, эксплуатируемой на подвижных объектах и в условиях повышенной тряски.

Совместимость и расшифровка обозначения

Соединители серии СШР взаимосовместимы с аналогами типов СШР и СШРГ, что упрощает замену компонентов при ремонте и модернизации оборудования. Серия выпускается в 48 типоконструкциях с числом контактов от 2 до 50, что позволяет подбирать изделие под конкретную схему соединений.

Обозначение СШР32П10ЭГ4Н расшифровывается следующим образом:

• СШР — тип соединителя;
• 32 — условный размер корпуса;
• П — исполнение без патрубка;
• 10 — количество контактов;
• Э — наличие гайки для экранированного кабеля;
• Г — розетка;
• 4 — сочетание контактов;
• Н — возможная модификация.

Приёмка и качество

Изделие поставляется с приёмкой «5», что подтверждает прохождение установленного контроля качества и соответствие техническим требованиям для применения в аппаратуре ответственного назначения. Артикул изделия — 8423.
